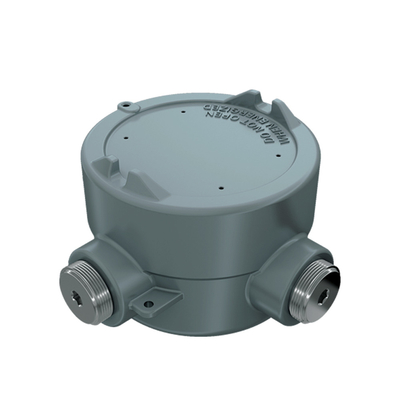

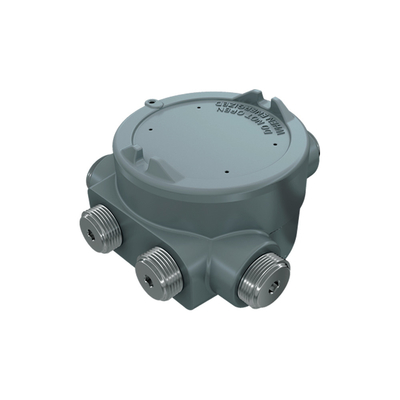

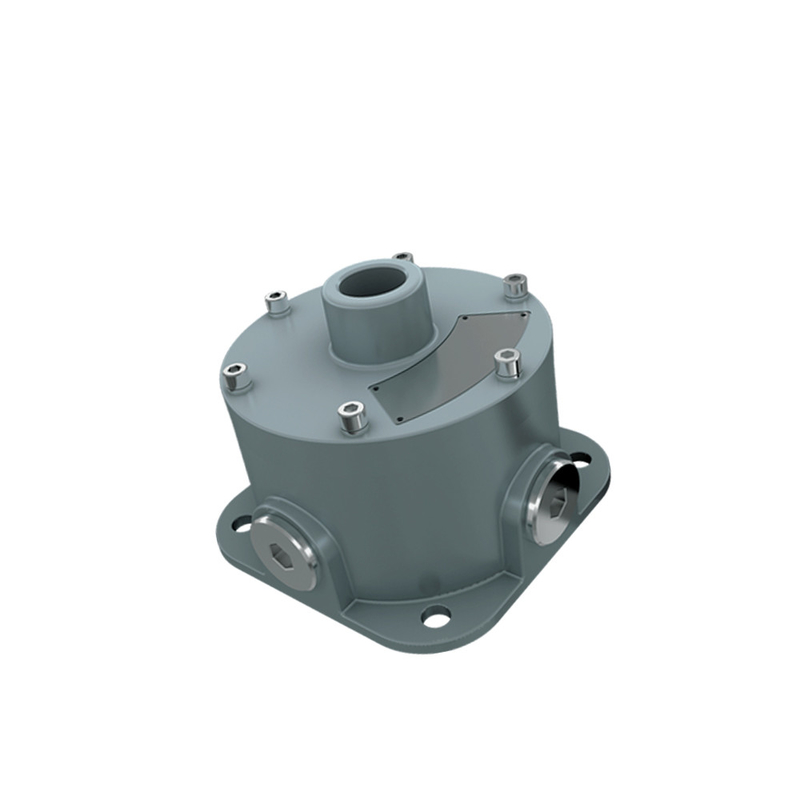

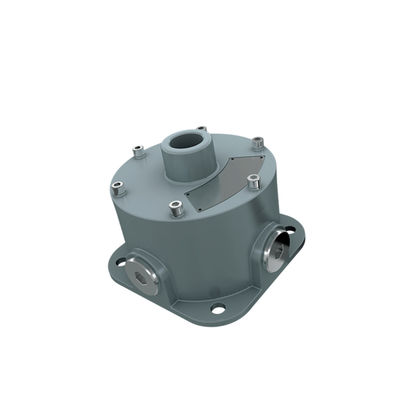

Métal en aluminium ip66 fait sur commande pour la boîte de jonction antidéflagrante d'inverseur d'équipement électronique
Les boîtes de jonction de la série EX-HD51-XXX sont destinées à être utilisées dans des atmosphères explosives.
Pour le câblage général dans les zones dangereuses.
Boîtier en aluminium sans cuivre.
Enveloppe antidéflagrante de type Ex d.
Quatre types de boîtiers disponibles.
Le degré de protection est IP66.
Certification IECEx pour les boîtiers de raccordement des séries EX-HD51-A1, A2A, A2B, A3, A4, A5, B3, B3A, C4A, C4B, C6, C8, KB1 :
Ex db IIC T6/T5 Gb (sauf EX-HD51-KB1/*), Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*), Ex tb IIIC T80℃/T95℃ Db
Certification ATEX Pour les boîtes de jonction des séries EX-HD51-A1, A2A, A2B, A3, A4, A5, B3, B3A, C4A, C4B, C6, C8, KB1 :
II2 GD Ex db IIC T6/T5 Gb (Sauf EX-HD51-KB1/*) Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*) Ex tb IIIC T80°C/T95°C Db
Tension nominale : Max.800VAC
Courant nominal : 24 A, 27 A, 32 A, 41 A
Température ambiante : -60℃ à + 55℃ (-76℉ à +131℉)
Type de joint antidéflagrant :Type A, B, C : Joints filetés Type KB1 : Joints à brides et filetés
La tension nominale de la boîte de jonction est de 800Vac.Dans l'installation finale, les quantités d'entrée de câble et les informations sur les bornes doivent être conformes au tableau suivant :
| Modèle |
Spécification terminale. |
Nombre de blocs terminaux |
Spécification d'entrée de câble. |
Quantité d'entrée de câble |
| EX-HD51-A |
2,5 mm²/24 A |
Max.5 |
1/2NPT/M20*1.5 |
Max.5 |
| 2,5 mm²/24 A, 4 mm²/32 A |
3/4NPT/M25*1.5 |
| Modèle |
Spécification terminale. |
Nombre de blocs terminaux |
Spécification d'entrée de câble. |
Quantité d'entrée de câble |
| EX-HD51-B |
2,5 mm²/24 A |
Max.5 |
1/2NPT/M20*1.5 |
Max.5 |
| 2,5 mm²/24 A, 4 mm²/32 A |
3/4NPT/M25*1.5 |
| Modèle |
Spécification terminale. |
Nombre de blocs terminaux |
Spécification d'entrée de câble. |
Quantité d'entrée de câble |
| EX-HD51-B |
2,5 mm²/24 A |
Max.12 |
1/2NPT/M20*1.5 |
Max.8 |
| 2,5 mm²/24 A |
Max.12 |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Max.10 |
3/4NPT/M25*1.5 |
| 6mm²/41A |
Max.8 |
1NPT/M32*1.5 |
| Modèle |
Spécification terminale. |
Nombre de blocs terminaux |
Spécification d'entrée de câble. |
Quantité d'entrée de câble |
| EX-HD51-D5 |
2,5 mm²/24 A |
Max.5 |
1/2NPT/M20*1.5 |
Max.5 |
| 2,5 mm²/24 A 4 mm²/32 A |
3/4NPT/M25*1.5 |
| Modèle |
Spécification terminale. |
Nombre de blocs terminaux |
Spécification d'entrée de câble. |
Quantité d'entrée de câble |
| EX-HD51-D4 |
2,5 mm²/24 A |
Max.5 |
1/2NPT/M20*1.5 |
Max.4 |
| 2,5 mm²/24 A 4 mm²/32 A |
3/4NPT/M25*1.5 |
| Modèle |
Spécification terminale. |
Nombre de blocs terminaux |
Spécification d'entrée de câble. |
Quantité d'entrée de câble |
| EX-HD51-E5 |
2,5 mm²/24 A |
Max.12 |
1/2NPT/M20*1.5 |
Max.5 |
| 2,5 mm²/24 A 4 mm²/32 A |
Max.12 |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Max.10 |
1NPT/M32*1.5 |
| 4mm²/32A 6mm²/41A |
Max.10 |
1 1/4NPT/M40*1.5 |
| Modèle |
Spécification terminale. |
Nombre de blocs terminaux |
Spécification d'entrée de câble. |
Quantité d'entrée de câble |
| EX-HD51-E4 |
2,5 mm²/24 A |
Max.12 |
1/2NPT/M20*1.5 |
Max.4 |
| 2,5 mm²/24 A 4 mm²/32 A |
Max.12 |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Max.10 |
1NPT/M32*1.5 |
| 4mm²/32A 6mm²/41A |
Max.10 |
1 1/4NPT/M40*1.5 |
| Modèle |
Spécification terminale. |
Nombre de blocs terminaux |
Spécification d'entrée de câble. |
Quantité d'entrée de câble |
| EX-HD51-F5 |
2,5 mm²/24 A |
Max.12 |
1/2NPT/M20*1.5 |
Max.5 |
| 2,5 mm²/24 A 4 mm²/32 A |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Max.10 |
1NPT/M32*1.5 |
| 4mm²/32A 6mm²/41A |
1 1/4NPT/M40*1.5 |
| 6mm²/41A |
Max.9 |
1 1/2NPT/M50*1.5 |
| 6mm²/41A |
2 NPT/M63*1.5 |
| Modèle |
Spécification terminale. |
Nombre de blocs terminaux |
Spécification d'entrée de câble. |
Quantité d'entrée de câble |
| EX-HD51-F4 |
2,5 mm²/24 A |
Max.12 |
1/2NPT/M20*1.5 |
Max.4 |
| 2,5 mm²/24 A 4 mm²/32 A |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Max.10 |
1NPT/M32*1.5 |
| 4mm²/32A 6mm²/41A |
1 1/4NPT/M40*1.5 |
| 6mm²/41A |
Max.9 |
1 1/2NPT/M50*1.5 |
| 6mm²/41A |
2 NPT/M63*1.5 |
| Modèle |
Spécification terminale. |
Nombre de blocs terminaux |
Spécification d'entrée de câble. |
Quantité d'entrée de câble |
| EX-HD51-KYD |
2,5 mm²/24 A |
Max.4 |
1/2NPT/M20*1.5 |
Max.4 |
| 2,5 mm²/24 A 4 mm²/27 A |
3/4NPT/M25*1.5 |
| Modèle |
Spécification terminale. |
Nombre de blocs terminaux |
Spécification d'entrée de câble. |
Quantité d'entrée de câble |
| EX-HD51-KB1 |
2,5 mm²/24 A |
Max.4 |
1/2NPT/M20*1.5 |
Max.5 |
| 2,5 mm²/24 A 4 mm²/27 A |
3/4NPT/M25*1.5 |
-
