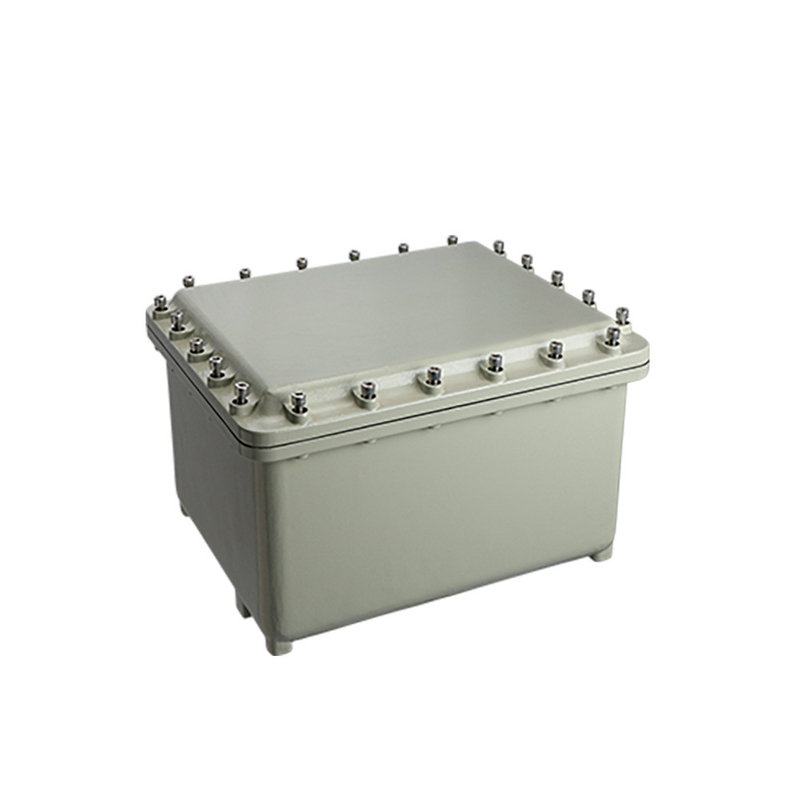

Boîte de jonction personnalisée Boîte de jonction spéciale Boîte de jonction série EJB antidéflagrante-19
- Principales caractéristiques
Certifié ATEX et IECEx pour une utilisation en zones dangereuses.
Le corps et le couvercle sont en aluminium et alliage léger sans cuivre de qualité marine.
Les plaques de montage internes sont en acier galvanisé à chaud ou en acier inoxydable.
Vis de serrage antidéflagrantes en acier inoxydable.
Charnières en acier inoxydable sur le côté long.
Traitement de surface par pulvérisation électrostatique de poudre.
Joint en caoutchouc de silicone sur le couvercle
Pour une utilisation en toute sécurité dans les zones 1 et 2 gaz potentiellement explosifs et zones 21 et 22 atmosphères poussiéreuses.
Marquage ATEX
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
Marquage IECEx
Ex db IIB Go
Ex tb IIIC Db
Normes UL
Classe I, Division 1, Groupes C, D
Classe I, Division 2, Groupes C, D
Classe II, Division 1, Groupes E, F, G
Classe II, Division 2, Groupes F, G
Classe III
EN CEI 60079-0, EN CEI 60079-1, EN CEI 60079-31
Température ambiante
-60℃ à + 60℃
EJB-A;EJB : Boîte de jonction antidéflagrante ;A : code de forme,
Tableau 1
| Type de boîtier |
Code de dimension(mm) |
| UN |
B |
C |
ré |
E |
F |
g |
H |
| EJB-I |
350 |
300 |
200 |
164 |
290 |
240 |
220 |
270 |
| EJB-II |
450 |
350 |
210 |
159 |
378 |
278 |
255 |
355 |
| EJB-III |
560 |
450 |
280 |
223 |
488 |
378 |
360 |
470 |
Remarque : La dimension entre parenthèses est uniquement pour la référence
- Schéma de perçage des boîtiers du corps et du couvercle
Remarque : Les plans A, B, C et D sur la figure indiquent la direction de l'entrée.Nombre maximal autorisé d'ouvertures pour les filetages de la même spécification.Le dispositif d'introduction est équipé d'un joint en caoutchouc pour éviter le desserrage.
Tableau 2 (Plan C et D)
| Type de boîtier |
Zone de perçage LB(mm) |
Nombre d'entrées autorisées pour la taille |
| ½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| EJB-I |
240*110 |
15 |
dix |
8 |
6 |
3 |
2 |
2 |
| EJB-II |
320*110 |
21 |
12 |
11 |
dix |
4 |
3 |
3 |
| EJB-III |
320*110 |
21 |
12 |
11 |
dix |
4 |
3 |
3
|
Tableau 3 (Plan A et B)
| Type de boîtier |
Zone de perçage LB(mm) |
Nombre d'entrées autorisées pour la taille |
| ½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| EJB-I |
180*110 |
12 |
sept |
6 |
6 |
2 |
2 |
1 |
| EJB-II |
220*115 |
15 |
8 |
8 |
6 |
3 |
2 |
2 |
| EJB-III |
320*160 |
28 |
18 |
17 |
14 |
8 |
3 |
2 |
- La distance minimale de perçage de taille d'entrée sur le mur
Tableau 4
| Taille d'entrée |
Espacement minimum d'entrée mm (pouces) |
| Métrique NPT |
½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| ½NPT M20*1.5 |
46 (1,81) |
49(1.93) |
52(2.05) |
59(2.32) |
61(2.40) |
76(2,99) |
86(3.39) |
| ¾NPT M25*1.5 |
|
52(2.05) |
55(2.17) |
64(2.52) |
69(2.72) |
79(3.11) |
89(3.50) |
| 1 NPT M32*1.5 |
|
|
58(2.28) |
65(2.56) |
72(2.83) |
82(3.23) |
92(3.62) |
| 1¼NPT M40*1.5 |
|
|
|
72(2.83) |
79(3.11) |
89(3.50) |
99(3.90) |
| 1½NPT M50*1.5 |
|
|
|
|
85(3.35) |
95(3.74) |
106(4.17) |
| 2 NPT M63*1.5 |
|
|
|
|
|
105(4.13) |
115(4.53) |
| 2½NPT M75*1.5 |
|
|
|
|
|
|
126(4.96) |
- Tableau de comparaison des threads EJB
Tableau 5
| Non. |
ANSI/ASME B1.20.1 |
ISO-965-1 et ISO 965-3 |
| 1 |
½ NPT |
M20 |
| 2 |
¾ NPT |
M25 |
| 3 |
1 TNP |
M32 |
| 4 |
1¼ NPT |
M40 |
| 5 |
1½ NPT |
M50 |
| 6 |
2 NPT |
M63 |
| sept |
2½ NPT |
M75 |
Remarque : Le nombre minimum de filetages d'engagement de NPT est de 5. La forme du filetage et les qualités d'ajustement doivent être conformes aux tolérances intermédiaires ou de précision spécifiées dans l'ISO 965-1 et l'ISO 965-3.Le nombre minimum de threads engagés est de 8.
Tableau 6
| Le tableau du nombre maximal d'entrées de câbles possibles dans le boîtier |
| Numéro de dessin |
EJB-I |
EJB-II |
EJB-III |
| Métrique NPT |
UN B |
CD |
UN B |
CD |
UN B |
CD |
| ½NPT M20*1.5 |
16 |
20 |
18 |
27 |
18 |
26 |
| ¾NPT M25*1.5 |
9 |
12 |
12 |
18 |
15 |
21 |
| 1 NPT M32*1.5 |
9 |
12 |
11 |
15 |
14 |
18 |
| 1¼NPT M40*1.5 |
5 |
6 |
6 |
8 |
8 |
dix |
| 1½NPT M50*1.5 |
4 |
6 |
5 |
sept |
6 |
6 |
| 2 NPT M63*1.5 |
2 |
3 |
3 |
4 |
3 |
4 |
| 2½NPT M75*1.5 |
1 |
2 |
2 |
2 |
2 |
3 |
Remarque : La taille d'ouverture de la boîte de distribution est la spécification du presse-étoupe.La sélection des spécifications de presse-étoupe doit être choisie en fonction du diamètre extérieur du câble et des conditions réelles de l'environnement d'utilisation.
- Autorisation maximale du bouton-poussoir et de la veilleuse
Tableau 7
| Type de boîtier |
Zone de perçage EF(mm) |
Nombre maximum d'opérateurs autorisés |
| EJB-I |
230*180 |
12 |
| EJB-II |
310*210 |
20 |
| EJB-III |
420*310 |
35 |
Remarque : Tableau d'espacement de référence des distances d'ouverture des ouvertures
- Fenêtre ouverte sur la couverture
Noter:
un.La taille de la fenêtre est déterminée par l'instrument sélectionné par le client, la température limite de la fenêtre est de -60℃ à +180℃.
b.L'espacement entre la limite inférieure des fenêtres et les trous filetés ne se réfère pas au tableau d'espacement des ouvertures.
c.Une longueur suffisante de la largeur du joint antidéflagrant et la position d'installation doivent être réservées.
Le traitement antidéflagrant du couvercle et de la fenêtre d'observation doit être conforme aux
EN IEC 60079-1 2014 atmosphères explosives – Partie 1 : protection des équipements par enveloppes antidéflagrantes "d".
Tableau 8
| Type de boîtier |
Un(mm) |
B(mm) |
| EJB-I |
25 |
dix |
| EJB-II |
25 |
dix |
| EJB-III |
25 |
dix |
- Spécifications et conditions de service des fixations
Tableau 9
| Taper |
Limite d'élasticité (Mpa) |
Couple appliqué(Nm) |
| M6X 16-6g |
≥450Mpa |
18 |
| M8X 35-6g |
43 |
| M10X 35-6g |
84 |
Tableau 10
| Table de chaleur (chaleur totale dissipée par les composants |
| Modèle |
Puissance dissipée maximale (W) |
| T4/T130℃ |
T5/T95℃ |
T6/T80℃ |
| EJB-I |
350 |
200 |
130 |
| EJB-II |
500 |
280 |
160 |
| EJB-III |
652 |
350 |
200 |
Tableau 11
| Le tableau correspondant du nombre de borniers |
| Numéro de dessin |
EJB-I |
EJB-II |
EJB-III |
| 2,5 mm² |
72 PIÈCES |
100 PIÈCES |
140 PIÈCES |
| 4mm² |
64 PIÈCES |
86 PIÈCES |
116 PIÈCES |
| 6mm² |
50 PIÈCES |
66 PIÈCES |
90 PIÈCES |
| 10mm² |
24 PIÈCES |
52 PIÈCES |
72 PIÈCES |
| 16mm² |
20 PIÈCES |
25 PIÈCES |
60 PIÈCES |
| 35mm² |
10 PIÈCES |
15 PIÈCES |
224 PIÈCES |
| 95mm² |
5 PIÈCES |
10 PIÈCES |
18 PCS |
| 120mm² |
- |
5 PIÈCES |
5 PIÈCES |
| 185mm² |
- |
- |
5 PIÈCES |
| 240mm² |
- |
- |
5 PIÈCES |
| 300mm² |
- |
- |
5 PIÈCES |
