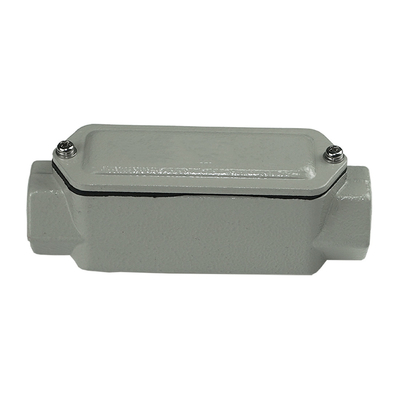

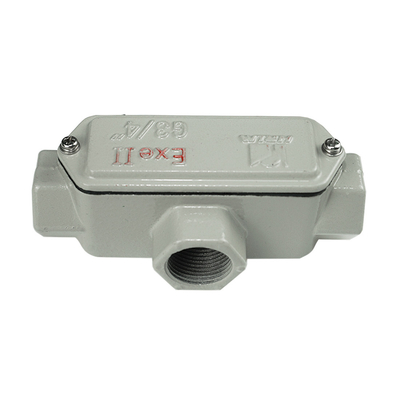

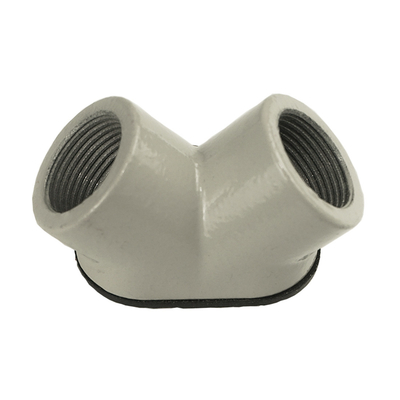

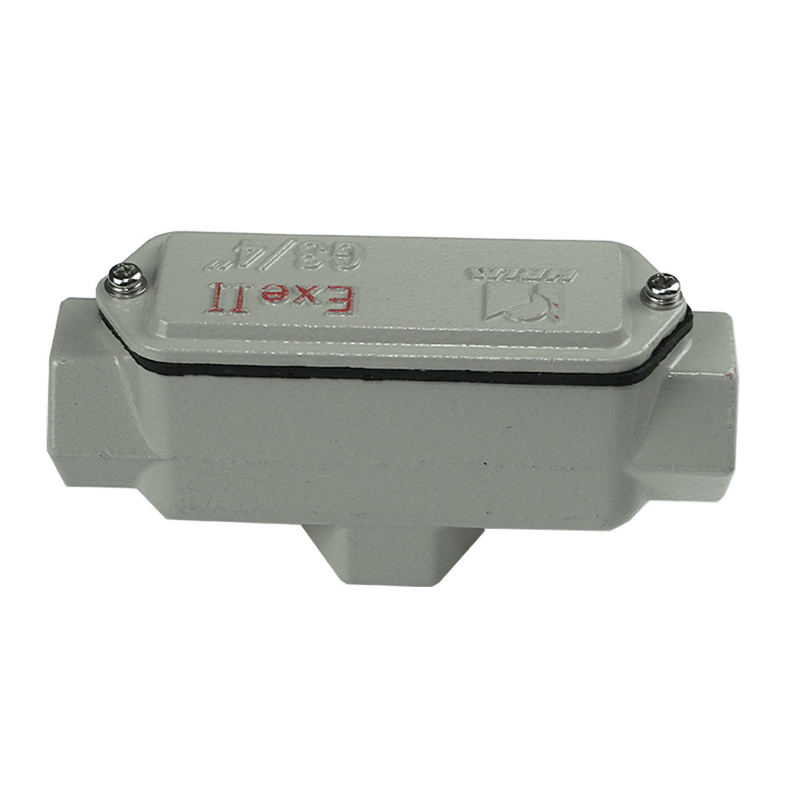

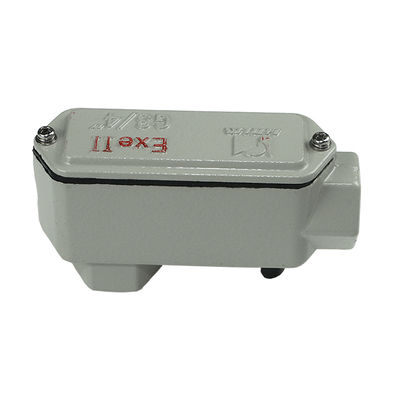

Boîte de jonction anti-déflagrante atex de distribution de câbles anti-corrosion de haute qualité
Aluminium sans cuivre, surface pulvérisée de plastique.
Boîtier de type Ex e.
Valable sur toute la plage de température de -60°C à 100°C (-76 ºF à 212ºF).
Degré de protection : IP66-IP67.
Largement utilisé pour la connexion dans le système de câblage de tuyaux en acier
- Guide de commande :
Marquage ATEX :
Ⅱ 2 G Ex eb ⅡC Gb Ⅱ 2 D Ex tb ⅢC Db IP66
Marquage IECEx:Ex eb ⅡC Gb Ex tb ⅢC Db IP66
Marquage UL1203 : Classe I, Division 2, Groupes A, B, C, D
Classe II, Division 1, Groupes E, F, G
Classe II, Division 2, Groupes F, G
Classe III
Norme : EN 60079-0, EN 60079-7, EN 60079-31 CEI 60079-0, CEI 60079-7, CEI 60079-31
Température ambiante : -60℃ ~ +100℃
Type de structure : A, B, C, D, E, F, G, H
Filetage de connexion : Le filetage métrique est de type standard.Les filetages NPT ou autres sont en option, et veuillez le préciser lors de la commande.Le pas de filetage standard du filetage métrique est de 1,5 mm.D'autres emplacements peuvent être personnalisés, à préciser lors de la commande.
| Filetage intérieur "A" |
Dimensions(mm) |
| Métrique |
TNP |
O |
H |
L |
| M20*1.5 |
½ |
36 |
52,5 |
120 |
| M25*1.5 |
¾ |
42 |
58,5 |
135 |
| M32*1.5 |
1 |
50 |
68 |
160 |
| M40*1.5 |
1 1/4 |
61 |
78,5 |
185 |
| M50*1.5 |
1 1/2 |
70 |
85,5 |
190 |
| M63*1.5 |
2 |
84 |
99,5 |
210 |
| M75*1.5 |
2 1/2 |
99 |
115 |
280 |
| M90*1.5 |
3 |
118 |
134 |
290 |
| M100*1.5 |
3 1/2 |
133 |
147 |
320 |
| M115*1.5 |
4 |
145 |
159 |
320 |
| Filetage intérieur "A" |
Dimensions(mm) |
| Métrique |
TNP |
O |
H |
L |
| M20*1.5 |
½ |
54 |
52,5 |
120 |
| M25*1.5 |
¾ |
60 |
58,5 |
135 |
| M32*1.5 |
1 |
72 |
68 |
160 |
| M40*1.5 |
1 1/4 |
83 |
78,5 |
185 |
| M50*1.5 |
1 1/2 |
94 |
85,5 |
190 |
| M63*1.5 |
2 |
108 |
99,5 |
210 |
| M75*1.5 |
2 1/2 |
134 |
115 |
280 |
| M90*1.5 |
3 |
156 |
134 |
290 |
| M100*1.5 |
3 1/2 |
171 |
147 |
320 |
| M115*1.5 |
4 |
186 |
159 |
320 |
| Filetage intérieur "A" |
Dimensions(mm) |
| Métrique |
TNP |
O |
H |
L |
| M20*1.5 |
½ |
72 |
52,5 |
120 |
| M25*1.5 |
¾ |
78 |
58,5 |
135 |
| M32*1.5 |
1 |
94 |
68 |
160 |
| M40*1.5 |
1 1/4 |
105 |
78,5 |
185 |
| M50*1.5 |
1 1/2 |
118 |
85,5 |
190 |
| M63*1.5 |
2 |
132 |
99,5 |
210 |
| M75*1.5 |
2 1/2 |
169 |
115 |
280 |
| M90*1.5 |
3 |
194 |
134 |
290 |
| M100*1.5 |
3 1/2 |
209 |
147 |
320 |
| M115*1.5 |
4 |
277 |
159 |
320 |
| Filetage intérieur "A" |
Dimensions(mm) |
| Métrique |
TNP |
O |
H |
L |
| M20*1.5 |
½ |
54 |
52,5 |
111 |
| M25*1.5 |
¾ |
60 |
58,5 |
126 |
| M32*1.5 |
1 |
72 |
68 |
149,5 |
| M40*1.5 |
1 1/4 |
83 |
78,5 |
174,5 |
| M50*1.5 |
1 1/2 |
94 |
85,5 |
177,5 |
| M63*1.5 |
2 |
108 |
99,5 |
197,5 |
| M75*1.5 |
2 1/2 |
134 |
115 |
257,5 |
| M90*1.5 |
3 |
156 |
134 |
264,5 |
| M100*1.5 |
3 1/2 |
171 |
147 |
294,5 |
| M115*1.5 |
4 |
186 |
159 |
291.5 |
| Filetage intérieur "A" |
Dimensions(mm) |
| Métrique |
TNP |
O |
H |
L |
| M20*1.5 |
½ |
54 |
52,5 |
111 |
| M25*1.5 |
¾ |
60 |
58,5 |
126 |
| M32*1.5 |
1 |
72 |
68 |
149,5 |
| M40*1.5 |
1 1/4 |
83 |
78,5 |
174,5 |
| M50*1.5 |
1 1/2 |
94 |
85,5 |
177,5 |
| M63*1.5 |
2 |
108 |
99,5 |
197,5 |
| M75*1.5 |
2 1/2 |
134 |
115 |
257,5 |
| M90*1.5 |
3 |
156 |
134 |
264,5 |
| M100*1.5 |
3 1/2 |
171 |
147 |
294,5 |
| M115*1.5 |
4 |
186 |
159 |
291.5 |
| Filetage intérieur "A" |
Dimensions(mm) |
| Métrique |
TNP |
O |
H |
L |
| M20*1.5 |
½ |
36 |
52,5 |
111 |
| M25*1.5 |
¾ |
42 |
58,5 |
126 |
| M32*1.5 |
1 |
50 |
68 |
149,5 |
| M40*1.5 |
1 1/4 |
61 |
78,5 |
174,5 |
| M50*1.5 |
1 1/2 |
70 |
85,5 |
177,5 |
| M63*1.5 |
2 |
84 |
99,5 |
197,5 |
| M75*1.5 |
2 1/2 |
99 |
115 |
257,5 |
| M90*1.5 |
3 |
118 |
134 |
264,5 |
| M100*1.5 |
3 1/2 |
133 |
147 |
294,5 |
| M115*1.5 |
4 |
145 |
159 |
291.5 |
| Filetage intérieur "A" |
Dimensions(mm) |
| Métrique |
TNP |
O |
H |
L |
| M20*1.5 |
½ |
36 |
52,5 |
120 |
| M25*1.5 |
¾ |
42 |
58,5 |
135 |
| M32*1.5 |
1 |
50 |
68 |
160 |
| M40*1.5 |
1 1/4 |
61 |
78,5 |
185 |
| M50*1.5 |
1 1/2 |
70 |
85,5 |
190 |
| M63*1.5 |
2 |
84 |
99,5 |
210 |
| M75*1.5 |
2 1/2 |
99 |
115 |
280 |
| M90*1.5 |
3 |
118 |
134 |
290 |
| M100*1.5 |
3 1/2 |
133 |
147 |
320 |
| M115*1.5 |
4 |
145 |
159 |
320 |
| Filetage intérieur "A" |
Dimensions(mm) |
| Métrique |
TNP |
O |
H |
L |
| M20*1.5 |
½ |
30 |
51 |
84 |
| M25*1.5 |
¾ |
35 |
53 |
89 |
| M32*1.5 |
1 |
41 |
64 |
108 |
| M40*1.5 |
1 1/4 |
51 |
69 |
116 |
| M50*1.5 |
1 1/2 |
57 |
76 |
130 |
| M63*1.5 |
2 |
70 |
95 |
168 |
-
