Presse-étoupe antidéflagrant ATEX IP66 Presse-étoupe antidéflagrant IECEx

M20 * 1.5 Presse-étoupes antidéflagrants Exproof non armé pour les zones dangereuses Ex d Metal Zone non blindée 1 2 21

• EX-QM01-A1

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles non armés.

Ex e, structure.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEX

Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible AG(mm)		Diamètre global du câble ΦB(mm)		Longueur minimale du filetage GL(mm)	Saillie nominale Longueur L(mm)	À travers les plats/angle S(ΦE) (mm)
	Métrique	TNP	Min	Max
16	M16*1.5	NPT3/8	9.5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	16	30	27(29)
25	M25*1.5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	18	46	50(55)
50	M50*1.5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102(105)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

• EX-QM03-C1K

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles armés.

Valable sur toute la plage de température de -50°C à 80°C (-58 ºF à 176ºF)

Degré de protection : IP66/IP68

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Marquage IECEx

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible AG(mm)		Diamètre global du câble			Longueur minimale du filetage GL(mm)	Saillie nominale Longueur L(mm)	À travers les plats/angle S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrique	TNP	Min	Max	Max
16	M16*1.5	NPT3/8	9.5	12	/	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	/	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1.5	NPT1	18	26	/	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	/	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1.5	NPT2	40	52	/	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	/	22	102	95(109)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE



• EX-QM04-B1K

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint double, adapté aux câbles armés.

Valable sur toute la plage de température de -50°C à 80°C (-58 ºF à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marquage IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible AG(mm)		Diamètre global du câble				Longueur minimale du filetage GL(mm)	Saillie nominale Longueur L(mm)	À travers les plats/angle S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrique	TNP	Min	Max	Min	Max
16	M16*1.5	NPT3/8	9.5	12	6.5	10.5	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	dix	14.5	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	12.5	19.5	16	71	36(40)
32	M32*1.5	NPT1	18	26	19	25,5	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	25	31	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	31,5	43	20	91	68(74)
63	M63*1.5	NPT2	40	52	42,5	50	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	54,5	65	22	102	95(109)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

• EX-QM05-C1K



• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles armés.

Valable sur toute la plage de température de -50°C à 80°C (-58 ºF à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marquage IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible AG(mm)		Diamètre global du câble			Longueur minimale du filetage L1(mm)	Longueur totale l(mm)	À travers les plats/angle S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrique	TNP	Min	Max	Max
16	M16*1.5	NPT3/8	sept	16	8	15	85	24(27)
20	M20*1.5	NPT1/2	sept	16	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	65	24	128	96(99)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

• EX-QM06-B1K

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint double, adapté aux câbles armés.

Valable sur toute la plage de température de -50°C à 80°C (-58 ºF à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble				Longueur minimale du filetage L1(mm)	Longueur totale L(mm)	À travers les plats/angle S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrique	TNP	Min	Max	Min	Max
16	M16*1.5	NPT3/8	sept	16	5	8	15	85	24(27)
20	M20*1.5	NPT1/2	sept	16	5	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	52	65	24	128	96(99)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

• EX-QM10-B1

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles non armés

Structure Ex d.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble ΦB(mm)		Longueur minimale du filetage L1(mm)	Longueur totale L(mm)	À travers les plats/angle S(ΦE) (mm)
	Métrique	TNP	Min	Max
16	M16*1.5	NPT3/8	4	sept	16	62	27(29)
20	M20*1.5	NPT1/2	5	8	16	62	27(29)
25	M25*1.5	NPT3/4	8	12	16	62	30(33)
32	M32*1.5	NPT1	12	16	18	67	38(42)
40	M40*1.5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1.5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1.5	NPT2	25,5	38	20	81	68(73)
75	M75*1.5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1.5	NPT3	41	60	21	100	98(102)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

• EX-QM10-B1

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles non armés

Structure Ex d.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble ΦB(mm)		Longueur minimale du filetage L1(mm)	Longueur de saillie nominale (mm)	À travers les plats/angle S(ΦE) (mm)
	Métrique	TNP	Min	Max
16	M16*1.5	/	5	8	15	30	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	30	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	30	30(33)
32	M32*1.5	NPT1	14	20	20	32	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1.5	NPT2	31,5	42,5	20	37	68(73)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

• EX-QM13-B1T

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles non armés

Structure Ex d.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble ΦB(mm)		Longueur minimale du filetage L1(mm)	Longueur de saillie nominale (mm)	À travers les plats/angle S(ΦE) (mm)
	Métrique	TNP	Min	Max
16	M16*1.5	/	5	8	15	40	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	40	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	40	30(33)
32	M32*1.5	NPT1	14	20	20	44	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	63	68(73)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

• EX-QM18-C1

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles non armés

Structure Ex d.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble ΦB(mm)		Longueur minimale du filetage L1(mm)	Longueur de saillie nominale (mm)	À travers les plats/angle S(ΦE) (mm)
	Métrique	TNP	Min	Max
16	M16*1.5	/	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	57	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	57	30(33)
32	M32*1.5	NPT1	14	20	20	59	36(39)
40	M40*1.5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	73	68(73)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE



• EX-QM21-C1K

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles non armés.

Valable sur toute la plage de température de -50°C à 80°C (-58 ºF à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble			Longueur de filetage minimale L1(mm)	Longueur totale L(mm)	À travers les plats/angle S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrique	TNP	Min	Max	Max
16	M16*1.5	NPT3/8	9.5	12	sept	16	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	12	16	66	27(29)
25	M25*1.5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1.5	NPT1	18	26	23	18	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	30	18	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1.5	NPT2	40	52	52	21	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1.5	NPT3	62	77	66	22	119	102(105)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

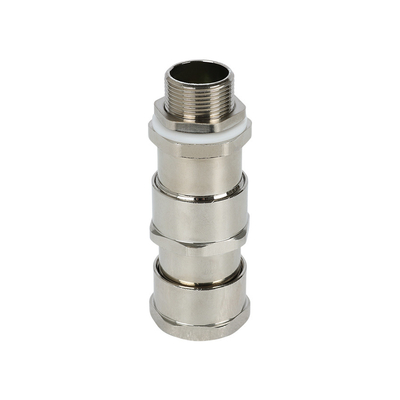

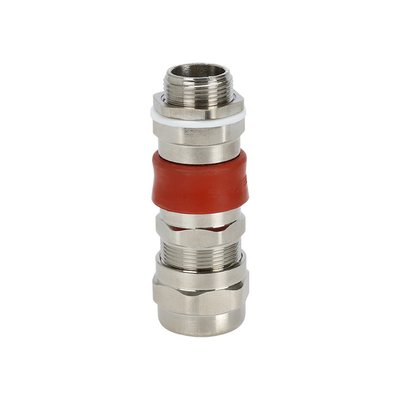

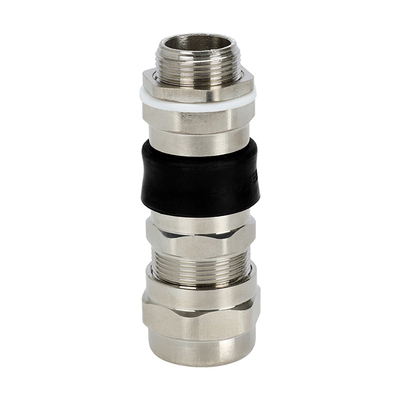

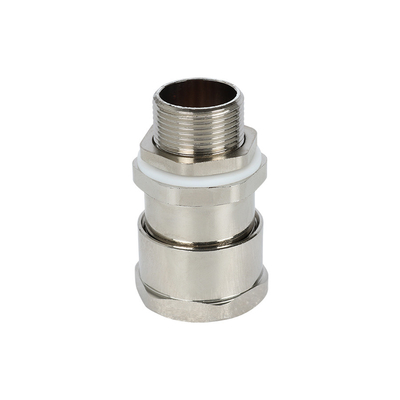

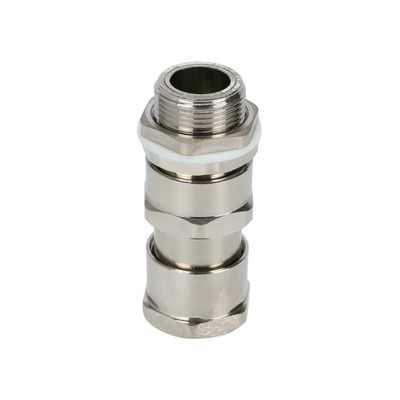

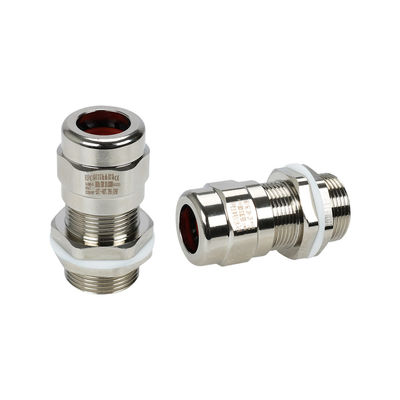

• EX-QM22-B1K

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint double, adapté aux câbles armés.

Valable sur toute la plage de température de -50°C à 80°C (-58 ºF à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble				Longueur de filetage minimale L1(mm)	Longueur totale L(mm)	À travers les plats/angle S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrique	TNP	Min	Max	Min	Max
16	M16*1.5	NPT3/8	9.5	12	5	8	15	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	8	10.5	15	66	27(29)
25	M25*1.5	NPT3/4	14	20	dix	15	15	68	34(37)
32	M32*1.5	NPT1	18	26	15	19.5	19	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	19	26	19	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1.5	NPT2	40	52	31,5	40	19	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1.5	NPT3	62	77	54,5	62	19	119	102(105)

• DIAGRAMME SCHÉMATIQUE



• GUIDE DE COMMANDE

• FAQ

  Q1.Puis-je avoir une commande d'échantillon?

  Oui, nous nous félicitons de la commande d'échantillon pour tester et vérifier la qualité.Les échantillons mixtes sont acceptables.
  Q2 : Offrez-vous une garantie pour les produits ?
  Oui, nous offrons une garantie de 2 à 5 ans sur nos produits.
