Câble antidéflagrant étanche en métal Laiton IP66

Métal Étanche Et Antipoussière Laiton IP66 ATEXPresse-étoupe droit

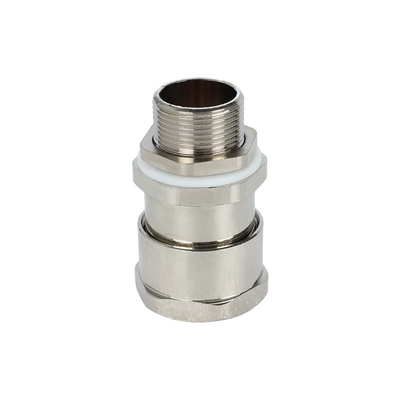

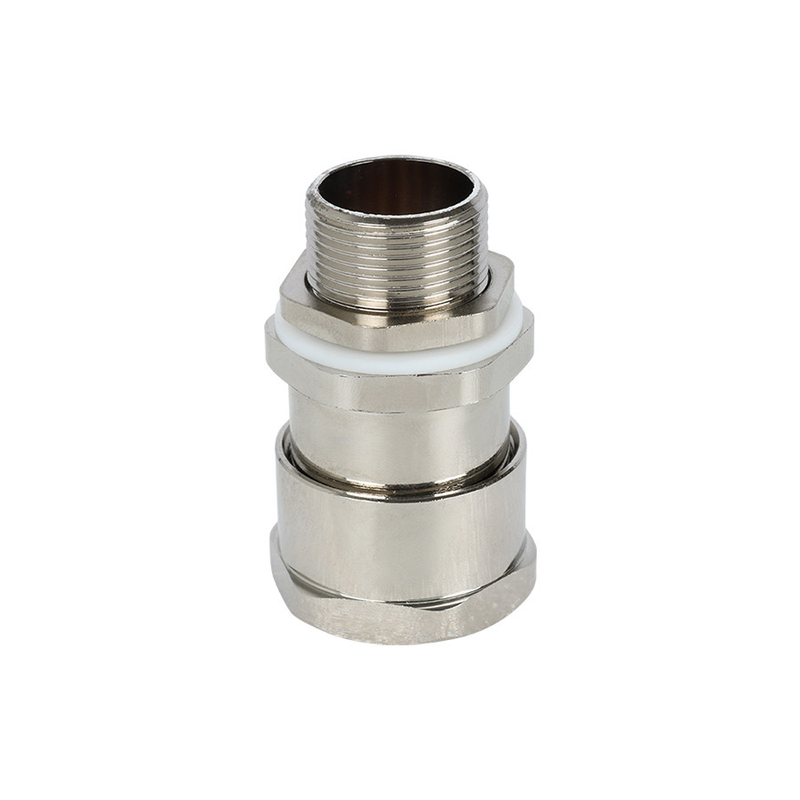

• EX-QM01-A1

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles non armés.

Ex e, structure.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEX

Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible AG(mm)		Diamètre global du câble ΦB(mm)		Longueur minimale du filetage GL(mm)	Saillie nominale Longueur L(mm)	À travers les plats/angle S(ΦE) (mm)
	Métrique	TNP	Min	Max
16	M16*1.5	NPT3/8	9.5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	16	30	27(29)
25	M25*1.5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	18	46	50(55)
50	M50*1.5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102(105)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

• EX-QM03-C1K

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles armés.

Valable sur toute la plage de température de -50°C à 80°C (-58 ºF à 176ºF)

Degré de protection : IP66/IP68

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Marquage IECEx

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible AG(mm)		Diamètre global du câble			Longueur minimale du filetage GL(mm)	Saillie nominale Longueur L(mm)	À travers les plats/angle S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrique	TNP	Min	Max	Max
16	M16*1.5	NPT3/8	9.5	12	/	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	/	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1.5	NPT1	18	26	/	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	/	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1.5	NPT2	40	52	/	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	/	22	102	95(109)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

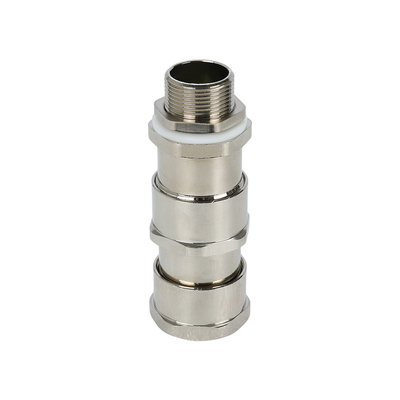

• EX-QM04-B1K

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint double, adapté aux câbles armés.

Valable sur toute la plage de température de -50°C à 80°C (-58 ºF à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marquage IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible AG(mm)		Diamètre global du câble				Longueur minimale du filetage GL(mm)	Saillie nominale Longueur L(mm)	À travers les plats/angle S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrique	TNP	Min	Max	Min	Max
16	M16*1.5	NPT3/8	9.5	12	6.5	10.5	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	dix	14.5	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	12.5	19.5	16	71	36(40)
32	M32*1.5	NPT1	18	26	19	25,5	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	25	31	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	31,5	43	20	91	68(74)
63	M63*1.5	NPT2	40	52	42,5	50	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	54,5	65	22	102	95(109)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

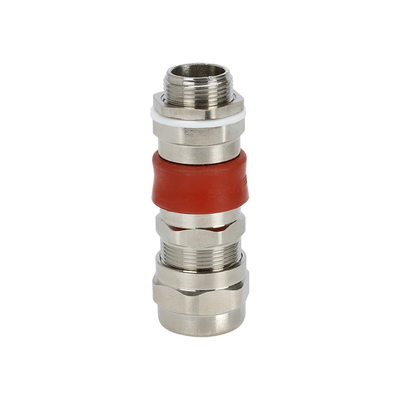

• EX-QM05-C1K



• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles armés.

Valable sur toute la plage de température de -50°C à 80°C (-58 ºF à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marquage IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible AG(mm)		Diamètre global du câble			Longueur minimale du filetage L1(mm)	Longueur totale l(mm)	À travers les plats/angle S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrique	TNP	Min	Max	Max
16	M16*1.5	NPT3/8	sept	16	8	15	85	24(27)
20	M20*1.5	NPT1/2	sept	16	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	65	24	128	96(99)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

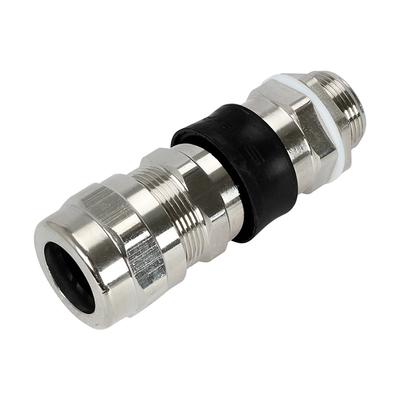

• EX-QM06-B1K

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint double, adapté aux câbles armés.

Valable sur toute la plage de température de -50°C à 80°C (-58 ºF à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble				Longueur minimale du filetage L1(mm)	Longueur totale L(mm)	À travers les plats/angle S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrique	TNP	Min	Max	Min	Max
16	M16*1.5	NPT3/8	sept	16	5	8	15	85	24(27)
20	M20*1.5	NPT1/2	sept	16	5	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	52	65	24	128	96(99)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

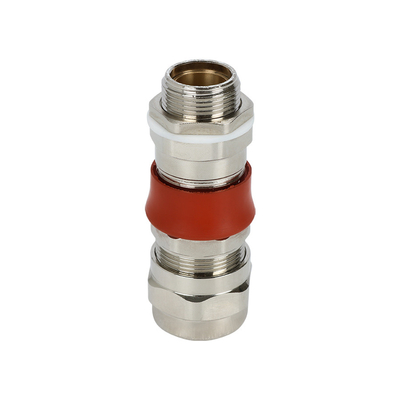

• EX-QM10-B1

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles non armés

Structure Ex d.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble ΦB(mm)		Longueur minimale du filetage L1(mm)	Longueur totale L(mm)	À travers les plats/angle S(ΦE) (mm)
	Métrique	TNP	Min	Max
16	M16*1.5	NPT3/8	4	sept	16	62	27(29)
20	M20*1.5	NPT1/2	5	8	16	62	27(29)
25	M25*1.5	NPT3/4	8	12	16	62	30(33)
32	M32*1.5	NPT1	12	16	18	67	38(42)
40	M40*1.5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1.5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1.5	NPT2	25,5	38	20	81	68(73)
75	M75*1.5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1.5	NPT3	41	60	21	100	98(102)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

• EX-QM10-B1

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles non armés

Structure Ex d.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble ΦB(mm)		Longueur minimale du filetage L1(mm)	Longueur de saillie nominale (mm)	À travers les plats/angle S(ΦE) (mm)
	Métrique	TNP	Min	Max
16	M16*1.5	/	5	8	15	30	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	30	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	30	30(33)
32	M32*1.5	NPT1	14	20	20	32	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1.5	NPT2	31,5	42,5	20	37	68(73)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

• EX-QM13-B1T

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles non armés

Structure Ex d.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble ΦB(mm)		Longueur minimale du filetage L1(mm)	Longueur de saillie nominale (mm)	À travers les plats/angle S(ΦE) (mm)
	Métrique	TNP	Min	Max
16	M16*1.5	/	5	8	15	40	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	40	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	40	30(33)
32	M32*1.5	NPT1	14	20	20	44	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	63	68(73)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

• EX-QM18-C1

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles non armés

Structure Ex d.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble ΦB(mm)		Longueur minimale du filetage L1(mm)	Longueur de saillie nominale (mm)	À travers les plats/angle S(ΦE) (mm)
	Métrique	TNP	Min	Max
16	M16*1.5	/	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	57	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	57	30(33)
32	M32*1.5	NPT1	14	20	20	59	36(39)
40	M40*1.5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	73	68(73)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE



• EX-QM21-C1K

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint simple, adapté aux câbles non armés.

Valable sur toute la plage de température de -50°C à 80°C (-58 ºF à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble			Longueur de filetage minimale L1(mm)	Longueur totale L(mm)	À travers les plats/angle S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrique	TNP	Min	Max	Max
16	M16*1.5	NPT3/8	9.5	12	sept	16	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	12	16	66	27(29)
25	M25*1.5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1.5	NPT1	18	26	23	18	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	30	18	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1.5	NPT2	40	52	52	21	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1.5	NPT3	62	77	66	22	119	102(105)

• DIAGRAMME SCHÉMATIQUE

• GUIDE DE COMMANDE

• EX-QM22-B1K

• CARACTÉRISTIQUES

Certifié ATEX et IECEx pour une utilisation sûre dans des atmosphères potentiellement explosives

Joint double, adapté aux câbles armés.

Valable sur toute la plage de température de -50°C à 80°C (-58 ºF à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Marquage ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marquage ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, CEI 60079-0, CEI60079-1, CEI60079-7, CEI60079-31

Température ambiante : -50℃ ≦ Tamb ≦ +80℃

Filetage de connexion : filetage métrique, filetage NPT

• TABLEAU DE SÉLECTION DES PRESSE-ÉTOUPE

Taille de la glande	Filetage d'entrée disponible (mm)		Diamètre global du câble				Longueur de filetage minimale L1(mm)	Longueur totale L(mm)	À travers les plats/angle S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrique	TNP	Min	Max	Min	Max
16	M16*1.5	NPT3/8	9.5	12	5	8	15	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	8	10.5	15	66	27(29)
25	M25*1.5	NPT3/4	14	20	dix	15	15	68	34(37)
32	M32*1.5	NPT1	18	26	15	19.5	19	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	19	26	19	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1.5	NPT2	40	52	31,5	40	19	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1.5	NPT3	62	77	54,5	62	19	119	102(105)

• DIAGRAMME SCHÉMATIQUE



• GUIDE DE COMMANDE

•

  FAQ

  Q1.Puis-je avoir une commande d'échantillon?

  Oui, nous nous félicitons de la commande d'échantillon pour tester et vérifier la qualité.Les échantillons mixtes sont acceptables.
  Q2.Qu'en est-il du délai de livraison ?
  L'échantillon a besoin de 3 à 5 jours, le temps de production en série a besoin de 1 à 2 semaines pour la quantité de commande
  Q3 : Comment traiter le défectueux ?
  Premièrement, nos produits sont fabriqués dans un système de contrôle de qualité strict et le taux de défauts sera inférieur à 0,2 %.
  Deuxièmement, pendant la période de garantie, nous enverrons de nouvelles lumières avec une nouvelle commande pour une petite quantité.Pour les lots de produits défectueux, nous
  les réparera et vous les renverra ou nous pourrons discuter de la solution, y compris le rappel en fonction de la situation réelle.
