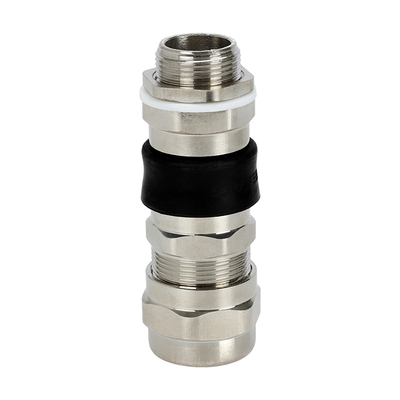

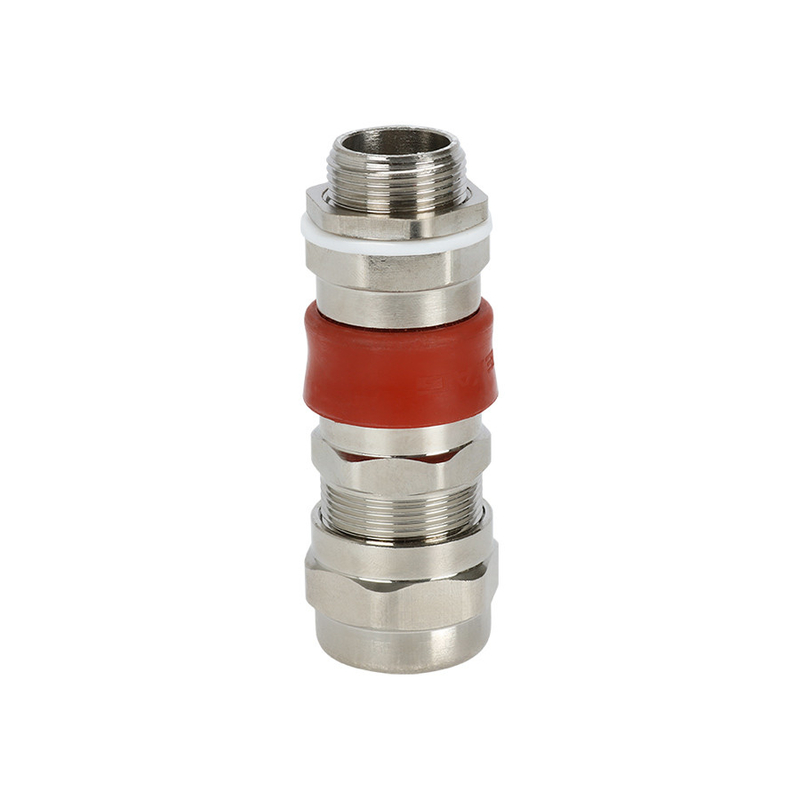

Presse-étoupes antidéflagrants IP66

Aperçu gratuit M12 aux zones Non-blindées antidéflagrantes anti-déflagrantes dangereuses 1 de glandes de câble du secteur M75 2 21 et 22

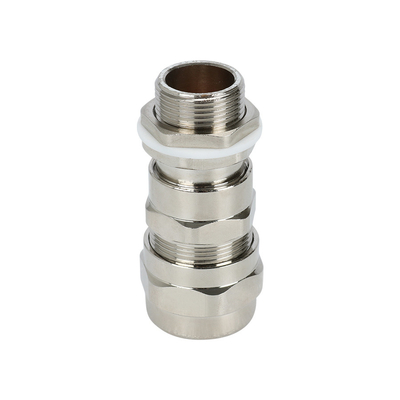

• EX-QM01-A1

• CARACTÉRISTIQUES

ATEX et IECEx certifiés pour l'usage sûr en atmosphères explosibles

Joint simple, approprié au câble unarmored.

E ex, structure.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Inscription ATEX

ⅡⅡ ex C gigaoctet de 2 GD eb

DB exⅢ IP66/IP68 de TB C

Inscription ATEX

Eb exⅡ C gigaoctet

DB exⅢ IP66/IP68 de TB C

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, LE CEI 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Température ambiante : - ≦ +80℃ de Tamb du ≦ 50℃

Fil de connexion : Fil métrique, fil de TNP

• TABLE DE SÉLECTION DE GLANDE DE CÂBLE

Taille de glande	Fil disponible AG (millimètres) d'entrée		Diamètre global ΦB (millimètres) de câble		Longueur minimum GL (millimètres) de fil	Saillie nominale Longueur L (millimètres)	À travers des appartements/coin S (ΦE) (millimètres)
	Métrique	TNP	Minute	Maximum
16	M16*1.5	NPT3/8	9,5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	16	30	27(29)
25	M25*1.5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	18	46	50(55)
50	M50*1.5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102(105)

• SCHÉMA DE PRINCIPE

• GUIDE DE COMMANDE

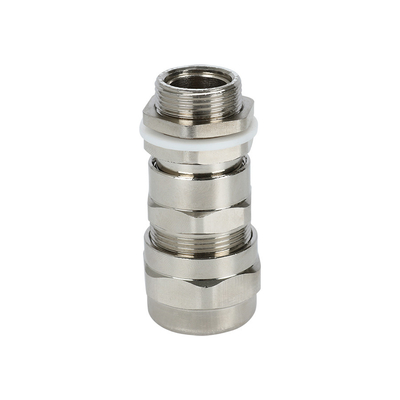

• EX-QM03-C1K

• CARACTÉRISTIQUES

ATEX et IECEx certifiés pour l'usage sûr en atmosphères explosibles

Joint simple, approprié au câble blindé.

Valide sur la température ambiante entière de -50°C à 80°C (- ºF 58 à 176ºF)

Degré de protection : IP66/IP68

• APPLICATION

• DONNÉES TECHNIQUES

Inscription ATEX

ⅡⅡ ex C gigaoctet de 2 GD eb

DB exⅡ ex IP66/IP68 du Ⅲ C de TB du DB C gigaoctet

Inscription IECEx

Eb exⅡ C gigaoctet

DB exⅡ ex IP66/IP68 du Ⅲ C de TB du DB C gigaoctet

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, LE CEI 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiant : - ≦ +80℃ de Tamb du ≦ 50℃

Fil de connexion : Fil métrique, fil de TNP

• TABLE DE SÉLECTION DE GLANDE DE CÂBLE

Taille de glande	Fil disponible AG (millimètres) d'entrée		Diamètre global de câble			Longueur minimum GL (millimètres) de fil	Saillie nominale Longueur L (millimètres)	À travers des appartements/coin S (ΦE) (millimètres)
			ΦB (millimètre)		ΦC (millimètre)
	Métrique	TNP	Minute	Maximum	Maximum
16	M16*1.5	NPT3/8	9,5	12	/	16	65	24(29)
20	M20*1.5	NPT1/2	9,5	16,5	/	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1.5	NPT1	18	26	/	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	/	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1.5	NPT2	40	52	/	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	/	22	102	95(109)

• SCHÉMA DE PRINCIPE

• GUIDE DE COMMANDE

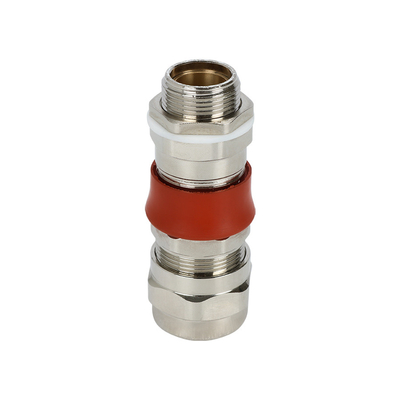

• EX-QM04-B1K

• CARACTÉRISTIQUES

ATEX et IECEx certifiés pour l'usage sûr en atmosphères explosibles

Double joint, approprié au câble blindé.

Valide sur la température ambiante entière de -50°C à 80°C (- ºF 58 à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Inscription ATEX

Ⅱ2 Ⅱ ex ex C gigaoctet de DB du Ⅱ C gigaoctets de GD eb

DB exⅢ IP66/IP68 de TB C

Inscription IECEx

Ⅱ exⅡ ex C gigaoctet de DB d'eb C gigaoctet

DB exⅢ IP66/IP68 de TB C

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, LE CEI 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiant : - ≦ +80℃ de Tamb du ≦ 50℃

Fil de connexion : Fil métrique, fil de TNP

• TABLE DE SÉLECTION DE GLANDE DE CÂBLE

Taille de glande	Fil disponible AG (millimètres) d'entrée		Diamètre global de câble				Longueur minimum GL (millimètres) de fil	Saillie nominale Longueur L (millimètres)	À travers des appartements/coin S (ΦE) (millimètres)
			ΦB (millimètre)		ΦC (millimètre)
	Métrique	TNP	Minute	Maximum	Minute	Maximum
16	M16*1.5	NPT3/8	9,5	12	6,5	10,5	16	65	24(29)
20	M20*1.5	NPT1/2	9,5	16,5	10	14,5	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	12,5	19,5	16	71	36(40)
32	M32*1.5	NPT1	18	26	19	25,5	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	25	31	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	31,5	43	20	91	68(74)
63	M63*1.5	NPT2	40	52	42,5	50	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	54,5	65	22	102	95(109)

• SCHÉMA DE PRINCIPE

• GUIDE DE COMMANDE

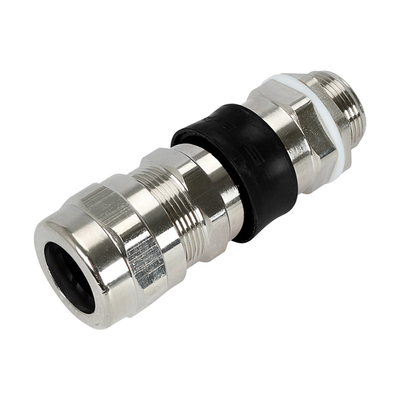

• EX-QM05-C1K



• CARACTÉRISTIQUES

ATEX et IECEx certifiés pour l'usage sûr en atmosphères explosibles

Joint simple, approprié au câble blindé.

Valide sur la température ambiante entière de -50°C à 80°C (- ºF 58 à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

Inscription ATEX

Ⅱ2 Ⅱ ex ex C gigaoctet de DB du Ⅱ C gigaoctets de GD eb

DB exⅢ IP66/IP68 de TB C

Inscription IECEx

Ⅱ exⅡ ex C gigaoctet de DB d'eb C gigaoctet

DB exⅢ IP66/IP68 de TB C

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, LE CEI 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiant : - ≦ +80℃ de Tamb du ≦ 50℃

Fil de connexion : Fil métrique, fil de TNP

• TABLE DE SÉLECTION DE GLANDE DE CÂBLE

Taille de glande	Fil disponible AG (millimètres) d'entrée		Diamètre global de câble			Longueur minimum L1 (millimètres) de fil	Longueur totale l (millimètres)	À travers des appartements/coin S (ΦE) (millimètres)
			ΦB (millimètre)		ΦC (millimètre)
	Métrique	TNP	Minute	Maximum	Maximum
16	M16*1.5	NPT3/8	7	16	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	10,5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	65	24	128	96(99)

• SCHÉMA DE PRINCIPE

• GUIDE DE COMMANDE

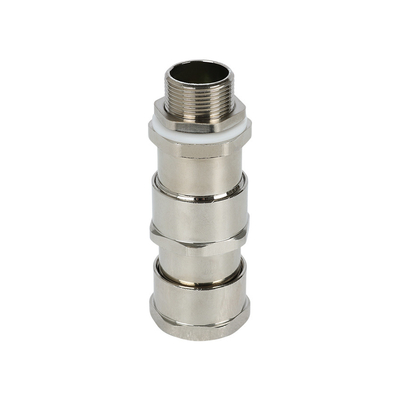

• EX-QM06-B1K

• CARACTÉRISTIQUES

ATEX et IECEx certifiés pour l'usage sûr en atmosphères explosibles

Double joint, approprié au câble blindé.

Valide sur la température ambiante entière de -50°C à 80°C (- ºF 58 à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Inscription ATEX

Ⅱ2 Ⅱ ex C gigaoctet de DB du Ⅱ C Gb/Ex de GD eb

DB exⅢ IP66/IP68 de TB C

Inscription ATEx

Ⅱ exⅡ ex C gigaoctet de DB d'eb C gigaoctet

DB exⅢ IP66/IP68 de TB C

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, LE CEI 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiant : - ≦ +80℃ de Tamb du ≦ 50℃

Fil de connexion : Fil métrique, fil de TNP

• TABLE DE SÉLECTION DE GLANDE DE CÂBLE

Taille de glande	Fil disponible d'entrée (millimètres)		Diamètre global de câble				Longueur minimum L1 (millimètres) de fil	Longueur totale L (millimètres)	À travers des appartements/coin S (ΦE) (millimètres)
			ΦB (millimètre)		ΦC (millimètre)
	Métrique	TNP	Minute	Maximum	Minute	Maximum
16	M16*1.5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	5	10,5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	52	65	24	128	96(99)

• SCHÉMA DE PRINCIPE

• GUIDE DE COMMANDE

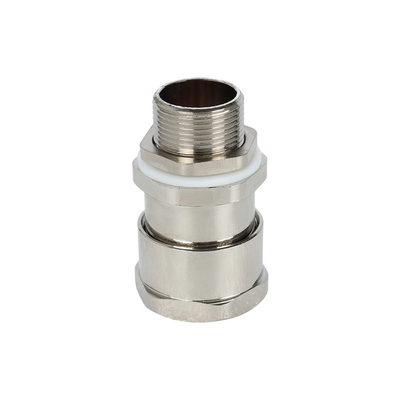

• EX-QM10-B1

• CARACTÉRISTIQUES

ATEX et IECEx certifiés pour l'usage sûr en atmosphères explosibles

Joint simple, approprié au câble unarmored

Structure ex de d.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Inscription ATEX

Ⅱ2 DB ex ex IIC gigaoctet du Ⅱ C gigaoctets de GD eb

DB exⅢ IP66/IP68 de TB C

Inscription ATEx

Ⅱ exⅡ ex C gigaoctet de DB d'eb C gigaoctet

DB exⅢ IP66/IP68 de TB C

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, LE CEI 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiant : - ≦ +80℃ de Tamb du ≦ 50℃

Fil de connexion : Fil métrique, fil de TNP

• TABLE DE SÉLECTION DE GLANDE DE CÂBLE

Taille de glande	Fil disponible d'entrée (millimètres)		Diamètre global ΦB (millimètres) de câble		Longueur minimum L1 (millimètres) de fil	Longueur totale L (millimètres)	À travers des appartements/coin S (ΦE) (millimètres)
	Métrique	TNP	Minute	Maximum
16	M16*1.5	NPT3/8	4	7	16	62	27(29)
20	M20*1.5	NPT1/2	5	8	16	62	27(29)
25	M25*1.5	NPT3/4	8	12	16	62	30(33)
32	M32*1.5	NPT1	12	16	18	67	38(42)
40	M40*1.5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1.5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1.5	NPT2	25,5	38	20	81	68(73)
75	M75*1.5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1.5	NPT3	41	60	21	100	98(102)

• SCHÉMA DE PRINCIPE

• GUIDE DE COMMANDE

• EX-QM10-B1

• CARACTÉRISTIQUES

ATEX et IECEx certifiés pour l'usage sûr en atmosphères explosibles

Joint simple, approprié au câble unarmored

Structure ex de d.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Inscription ATEX

Ⅱ2 DB ex ex IIC gigaoctet du Ⅱ C gigaoctets de GD eb

DB exⅢ IP66/IP68 de TB C

Inscription ATEx

Ⅱ exⅡ ex C gigaoctet de DB d'eb C gigaoctet

DB exⅢ IP66/IP68 de TB C

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, LE CEI 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiant : - ≦ +80℃ de Tamb du ≦ 50℃

Fil de connexion : Fil métrique, fil de TNP

• TABLE DE SÉLECTION DE GLANDE DE CÂBLE

Taille de glande	Fil disponible d'entrée (millimètres)		Diamètre global ΦB (millimètres) de câble		Longueur minimum L1 (millimètres) de fil	Longueur nominale de saillie (millimètres)	À travers des appartements/coin S (ΦE) (millimètres)
	Métrique	TNP	Minute	Maximum
16	M16*1.5	/	5	8	15	30	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	30	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	30	30(33)
32	M32*1.5	NPT1	14	20	20	32	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1.5	NPT2	31,5	42,5	20	37	68(73)

• SCHÉMA DE PRINCIPE

• GUIDE DE COMMANDE

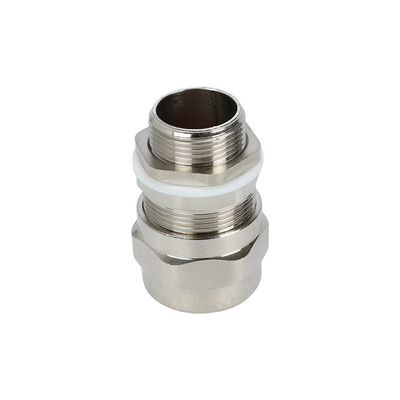

• EX-QM13-B1T

• CARACTÉRISTIQUES

ATEX et IECEx certifiés pour l'usage sûr en atmosphères explosibles

Joint simple, approprié au câble unarmored

Structure ex de d.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Inscription ATEX

Ⅱ2 DB ex ex IIC gigaoctet du Ⅱ C gigaoctets de GD eb

DB exⅢ IP66/IP68 de TB C

Inscription ATEx

Ⅱ exⅡ ex C gigaoctet de DB d'eb C gigaoctet

DB exⅢ IP66/IP68 de TB C

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, LE CEI 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiant : - ≦ +80℃ de Tamb du ≦ 50℃

Fil de connexion : Fil métrique, fil de TNP

• TABLE DE SÉLECTION DE GLANDE DE CÂBLE

Taille de glande	Fil disponible d'entrée (millimètres)		Diamètre global ΦB (millimètres) de câble		Longueur minimum L1 (millimètres) de fil	Longueur nominale de saillie (millimètres)	À travers des appartements/coin S (ΦE) (millimètres)
	Métrique	TNP	Minute	Maximum
16	M16*1.5	/	5	8	15	40	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	40	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	40	30(33)
32	M32*1.5	NPT1	14	20	20	44	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	63	68(73)

• SCHÉMA DE PRINCIPE

• GUIDE DE COMMANDE

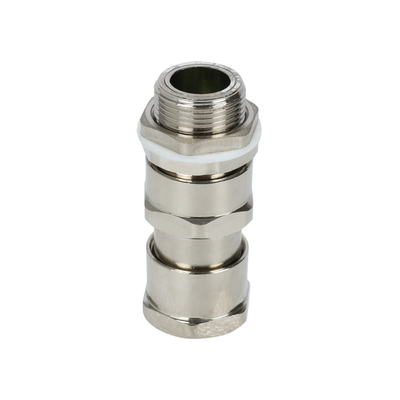

• EX-QM18-C1

• CARACTÉRISTIQUES

ATEX et IECEx certifiés pour l'usage sûr en atmosphères explosibles

Joint simple, approprié au câble unarmored

Structure ex de d.

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Inscription ATEX

Ⅱ2 DB ex ex IIC gigaoctet du Ⅱ C gigaoctets de GD eb

DB exⅢ IP66/IP68 de TB C

Inscription ATEx

Ⅱ exⅡ ex C gigaoctet de DB d'eb C gigaoctet

DB exⅢ IP66/IP68 de TB C

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, LE CEI 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiant : - ≦ +80℃ de Tamb du ≦ 50℃

Fil de connexion : Fil métrique, fil de TNP

• TABLE DE SÉLECTION DE GLANDE DE CÂBLE

Taille de glande	Fil disponible d'entrée (millimètres)		Diamètre global ΦB (millimètres) de câble		Longueur minimum L1 (millimètres) de fil	Longueur nominale de saillie (millimètres)	À travers des appartements/coin S (ΦE) (millimètres)
	Métrique	TNP	Minute	Maximum
16	M16*1.5	/	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	57	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	57	30(33)
32	M32*1.5	NPT1	14	20	20	59	36(39)
40	M40*1.5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	73	68(73)

• SCHÉMA DE PRINCIPE

• GUIDE DE COMMANDE



• EX-QM21-C1K

• CARACTÉRISTIQUES

ATEX et IECEx certifiés pour l'usage sûr en atmosphères explosibles

Joint simple, approprié au câble unarmored.

Valide sur la température ambiante entière de -50°C à 80°C (- ºF 58 à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Inscription ATEX

Ⅱ2 Ⅱ ex C gigaoctet de DB du Ⅱ C Gb/Ex de GD eb

DB exⅢ IP66/IP68 de TB C

Inscription ATEx

Ⅱ exⅡ ex C gigaoctet de DB d'eb C gigaoctet

DB exⅢ IP66/IP68 de TB C

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, LE CEI 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiant : - ≦ +80℃ de Tamb du ≦ 50℃

Fil de connexion : Fil métrique, fil de TNP

• TABLE DE SÉLECTION DE GLANDE DE CÂBLE

Taille de glande	Fil disponible d'entrée (millimètres)		Diamètre global de câble			Longueur L1 (millimètres) de fil de Minimun	Longueur totale L (millimètres)	À travers des appartements/coin S (ΦE) (millimètres)
			ΦB (millimètre)		ΦC (millimètre)
	Métrique	TNP	Minute	Maximum	Maximum
16	M16*1.5	NPT3/8	9,5	12	7	16	66	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	12	16	66	27(29)
25	M25*1.5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1.5	NPT1	18	26	23	18	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	30	18	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1.5	NPT2	40	52	52	21	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1.5	NPT3	62	77	66	22	119	102(105)

• SCHÉMA DE PRINCIPE

• GUIDE DE COMMANDE

• EX-QM22-B1K

• CARACTÉRISTIQUES

ATEX et IECEx certifiés pour l'usage sûr en atmosphères explosibles

Double joint, approprié au câble blindé.

Valide sur la température ambiante entière de -50°C à 80°C (- ºF 58 à 176ºF)

Degré de protection : IP66/IP68.

• APPLICATION

• DONNÉES TECHNIQUES

Inscription ATEX

Ⅱ2 Ⅱ ex C gigaoctet de DB du Ⅱ C Gb/Ex de GD eb

DB exⅢ IP66/IP68 de TB C

Inscription ATEx

Ⅱ exⅡ ex C gigaoctet de DB d'eb C gigaoctet

DB exⅢ IP66/IP68 de TB C

Normes

EN60079-0, EN60079-1, EN60079-7, EN60079-31, LE CEI 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiant : - ≦ +80℃ de Tamb du ≦ 50℃

Fil de connexion : Fil métrique, fil de TNP

• TABLE DE SÉLECTION DE GLANDE DE CÂBLE

Taille de glande	Fil disponible d'entrée (millimètres)		Diamètre global de câble				Longueur L1 (millimètres) de fil de Minimun	Longueur totale L (millimètres)	À travers des appartements/coin S (ΦE) (millimètres)
			ΦB (millimètre)		ΦC (millimètre)
	Métrique	TNP	Minute	Maximum	Minute	Maximum
16	M16*1.5	NPT3/8	9,5	12	5	8	15	66	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	8	10,5	15	66	27(29)
25	M25*1.5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32*1.5	NPT1	18	26	15	19,5	19	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	19	26	19	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1.5	NPT2	40	52	31,5	40	19	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1.5	NPT3	62	77	54,5	62	19	119	102(105)

• SCHÉMA DE PRINCIPE



• GUIDE DE COMMANDE

• QA :

Q1. Comment est-ce que vous embarquez-vous les marchandises et combien de temps il prend pour arriver ?

: Bateau par DHL, UPS, Fedex ou TNT. Cela prend 3-5 jours pour arriver. Ligne aérienne et mer embarquant également facultatif.

Q2. Est-ce que je peux avoir une commande d'échantillon pour la lumière menée ?

: Oui, nous faisons bon accueil à l'ordre d'échantillon pour examiner et vérifier la qualité. Les échantillons mélangés sont acceptables.
