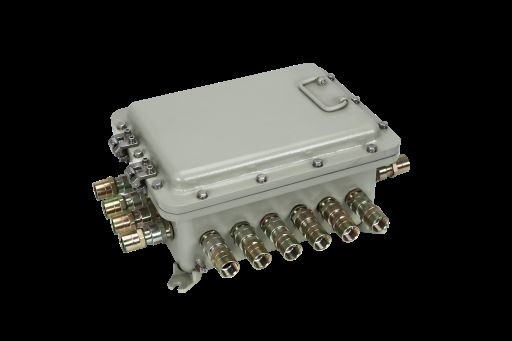

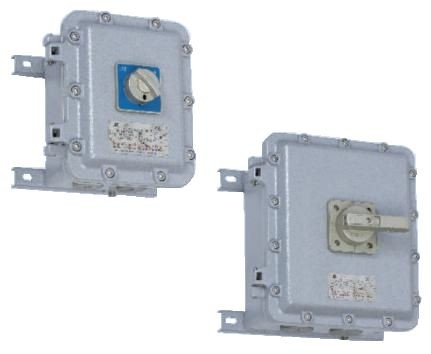

Boîte de jonction antidéflagrante Classe 1 Division 1 ABS

Série PD61 explosive



• Traits:

Aluminium sans cuivre, surface pulvérisée de plastique.

Enveloppe antidéflagrante de type Ex d.

Peut être utilisé comme boîte à bornes, boîte de distribution et boîte de contrôle.

Degré de protection : IP66.

• Application:

• Données techniques:

Marquage ATEX : Ⅱ 2 G Ex db ⅡB+H₂ T□ Gb 1)

Ⅱ 2 D Ex tb ⅢC T□ Db IP66

Remarque : Voir les données techniques de EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Marquage IECEx : Ex db ⅡB+H₂ T□ Gb 1)

Ex tb ⅢC T□ Db IP66

Remarque : Voir les données techniques de EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Marquage UL1203 : Classe I, Division 1, Groupes C, D

Classe I, Division 2, Groupes C, D

Classe II, Division 1, Groupes E, F, G

Classe II, Division 2, Groupes F, G

Classe III

Normes : EN 60079-0, EN 60079-1, EN 60079-31, CEI 60079-0, CEI 60079-1, CEI 60079-31

Tension nominale : 100 V CA max., 50/60 Hz

Courant nominal : 1 200 A max.

Température ambiante : -60℃ à + 60℃

Entrée de câble : prise standard M□×1,5, voir le tableau des spécifications

Sens d'entrée:Fond

Dispositif d'entrée de câble : facultatif

Type de joint antidéflagrant : joint cylindrique, joint fileté, joint plan

Type d'installation : montage mural (standard) ;Support de montage (facultatif)

• données techniques

Composants intégrés : interrupteur principal : disjoncteur miniature (MCB) ou disjoncteur à boîtier moulé (MCCB) (noté : protection contre les fuites à la terre sur

demande)

Commutateur de dérivation : disjoncteur miniature (MCB) ou disjoncteur à boîtier moulé (MCCB) (noté : protection contre les fuites à la terre sur demande)

Borne Voyant lumineux EX-D : Rouge, vert, jaune, bleu

Bouton EX-A : Rouge, vert, jaune

Contacteur CA

Relais de surcharge thermique

Programmeur automate

Démarreur progressif

Commutateur de commande EX-K

Ampèremètre/Voltmètre

• Guide de commande

• Vidanges dimensionnelles

• spécification

Code	Puissance dissipée maximale (W)			Courant nominal maximum	Dimension externe			Dimensions internes			Dimensions de montage
	T4/T130℃	T5/T95℃	T6/T80℃		UN	B	C	un	b	c	ré	e	F
EX-PD61-A	200	120	80	63A	250	200	170	192	142	131	180	130	dix
EX-PD61-B	200	120	80	63A	300	200	170	242	142	131	230	130	dix
EX-PD61-C	240	140	100	100A	350	200	170	292	142	131	280	130	dix
EX-PD61-D	350	200	130	200A	350	300	270	290	240	229	280	230	12
EX-PD61-E	500	280	160	320A	450	350	280	378	278	233	365	265	12
EX-PD61-F	620	350	200	500A	560	450	280	488	328	225	475	315	14
EX-PD61-G	700	400	250	1000A	720	560	350	640	480	285	620	460	14
EX-PD61-H	800	500	350	1000A	980	720	375	880	620	290	820	560	18

• Équipement de distribution EX-PD61 pour boîte à bornes

Convient pour la boîte à bornes du système de distribution.

Remarque : 1. Les bornes de câblage de la boîte à bornes EX-PD61 ont diverses méthodes d'agencement.

2. Il peut être personnalisé selon les exigences du client et respecte toujours les restrictions du certificat.Le nombre maximal de bornes et le nombre maximal de trous sur le côté répondent aux exigences de dissipation de puissance et de résistance mécanique de l'enveloppe.

3. Ce tableau est fourni à titre indicatif uniquement.

1).Veuillez spécifier la direction et la taille de chaque entrée de câble.

2).L'entrée de câble est facultative et EX-QM-B(Ex d) ou EX-QM-C(Ex d) est recommandé.

• IIIustration de l'équipement de distribution EX-PD61 pour l'utilisation de la boîte à bornes

Section transversale du câble (mm)²	Tableau pour le nombre maximum de bornes installées
	Numéro de type de boîtier (Remarque : le numéro de type de boîtier correspond à la taille. Par exemple : A correspond au boîtier de 200 x 250)
	UN	B	C	ré	E	F	g	H
2.5(a)	20	28	36	72	100	140	270	264	396
4(b)	18	25	32	64	90	130	240	248	372
6(c)	15	21	28	56	80	100	210	200	300
10(d)	12	18	24	24	60	80	165	160	240
16(e)	9	15	20	20	25	70	135	136	204
35(f)	-	5	5	dix	15	24	64	90	135
70(g)	-	-	-	5	dix	18	25	72	-
120(h)	-	-	-	-	5	5	12	42	-
185(i)	-	-	-	-	-	5	dix	-	-
240(j)	-	_	-	-	-	5	5	-	-
300(k)	-	-	-	-	-	5	5	-	-
Disposition des bornes (nombre de rangées de bornes)	1	1	1	2	2	2	2	2	3

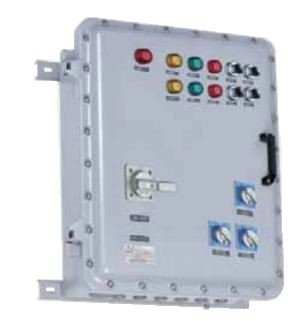

• Équipement de distribution EX-PD61 pour boîtier de commande

Convient au système de distribution de l'unité de contrôle

Remarque : 1. Les boutons EX-A, les indicateurs EX-D, les commutateurs de commande EX-K, les ampèremètres EX-BA et les voltmètres EX-AV, etc. sont inclus dans les boîtiers de commande EX-PD61.

2. Le boîtier de commande peut être utilisé pour le fonctionnement marche-arrêt du circuit, ainsi que la télécommande ou le contrôle local du démarrage, de l'arrêt, de la corotation et de l'inversion du moteur. Lorsqu'il est équipé d'un ampèremètre, il peut également surveiller le fonctionnement du moteur. et l'état des circuits.

3. Il peut être personnalisé en fonction des exigences du client et est conforme aux limites d'utilisation du certificat de conformité.Le nombre de composants de couverture et le max.nombre de trous sur le côté permet de répondre aux exigences de puissance dissipée et de résistance mécanique de l'enveloppe.

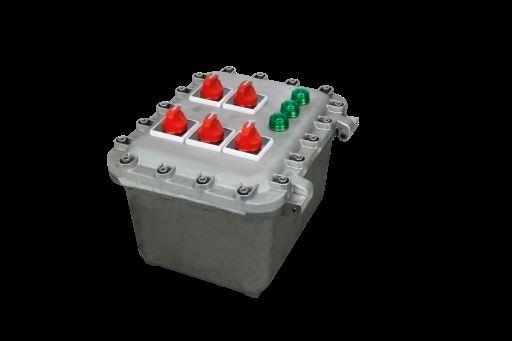

• Exemple de diagramme pour l'utilisation du boîtier de commande

• Équipement de distribution EX-PD61 pour boîtier de distribution

Convient pour l'unité d'alimentation du système de distribution

Remarque : 1.MCB (disjoncteur miniature) ou MCCB (disjoncteur à boîtier moulé), relais de surcharge thermique du contacteur CA, programmateur PLC, démarreur progressif, boutons-poussoirs EX-A. Indication EX-D, commutateurs de commande EX-K, EX-BA ampèremètres et voltmètres EX-AV, etc. sont inclus dans la boîte.

2. Le boîtier de commande peut être utilisé pour la distribution d'énergie ou le fonctionnement marche-arrêt du circuit, ainsi que le contrôle du démarrage, de l'arrêt, de la corotation et de l'inversion du moteur et fournit une protection complète du moteur.Il peut être configuré pour un contrôle à deux sites ou un contrôle multi-sites.

3. Il peut être personnalisé en fonction des exigences du client et est conforme aux limites d'utilisation du certificat de conformité.Le nombre de composants de couverture et max.Le nombre de trous sur le côté peut répondre aux exigences de résistance mécanique dissipée et encloure.

• Exemple de diagramme pour l'utilisation de la boîte de distribution

• Fonctionnalités

Aluminium sans cuivre, surface pulvérisée de plastique.

Enveloppe antidéflagrante de type Ex d.

Degré de protection : IP66-IP67.

• Application

• données techniques

Marquage ATEX : II2 G Ex db IIB+H2 T6/T5 Gb

II2 D Ex tb IIIC T80ºC/95ºC Db IP66

Marquage IECEx:Ex db ⅡB+H₂ T6/T5 Gb

Ex tb ⅢC T80℃/T95℃ Db IP66

Marquage UL1203 : Classe I, Division 1, Groupes C, D

Classe I, Division 2, Groupes C, D

Classe II, Division 1, Groupes E, F, G

Classe II, Division 2, Groupes F, G

Classe III

Normes : EN 60079-0, EN 60079-1, EN 60079-31, CEI 60079-0, CEI 60079-1, CEI 60079-31

Tension nominale : Max.800V

Courant nominal : section de câble (mm²)2,5 4 6 10 16 35 70 240

Courant nominal (A) 24 32 41 57 76 125 192 400

Température ambiante : -60℃ à + 60℃

Type de joint antidéflagrant : joint plat

• Guide de commande

• Spécification de l'entrée de câble

	A, B, C, D représente la direction des entrées de câble
	Nombre max. d'entrée de câble
Type de boîtier	UN		B		C		ré		E		F		g
Dimension	UN B	CD	UN B	CD	UN B	CD	UN B	CD	UN B	CD	UN B	CD	UN B	CD
M20*1.5	5	8	5	dix	5	12	16	20	22	30	24	40	45	65
M25*1.5	5	sept	5	9	5	dix	12	15	15	20	18	27	30	44
M32*1.5	2	3	2	4	2	6	9	12	12	16	14	21	25	36
M40*1.5	2	2	2	3	2	4	5	6	6	9	8	12	15	21
M50*1.5	1	2	1	3	1	3	4	5	5	sept	5	9	12	12
M63*1.5	1	2	1	2	1	3	2	3	3	5	4	sept	sept	dix
Remarque : 1. Pas d'entrée de câble pour la conception standard.Les entrées de câble doivent être percées par l'utilisateur.2. Pas de dispositif d'entrée de câble.

• IIIustration de l'équipement de distribution EX-PD61 pour l'utilisation de la boîte à bornes

Section transversale du câble (mm)²	Tableau pour le nombre maximum de bornes installées
	Numéro de type de boîtier (Remarque : le numéro de type de boîtier correspond à la taille. Par exemple : A correspond au boîtier de 200 x 250)
	UN	B	C	ré	E	F	g	H
2.5(a)	20	28	36	72	100	140	270	270
4(b)	18	25	32	64	90	130	240	240
6(c)	15	21	28	56	80	100	210	210
10(d)	12	18	24	24	60	80	165	165
16(e)	9	15	20	20	25	70	135	135
35(f)	-	5	5	dix	15	24	64	64
70(g)	-	-	-	5	dix	18	25	25
120(h)	-	-	-	-	5	5	12	12
185(i)	-	-	-	-	-	5	dix	dix
240(j)	-	_	-	-	-	5	5	5
300(k)	-	-	-	-	-	5	5	5
Disposition des bornes (nombre de rangées de bornes)	1	1	1	2	2	2	2	2

• Fonctionnalités

Aluminium sans cuivre, acier inoxydable.

Surface pulvérisée de plastique.

Le dispositif de protection contre les fuites à la terre est facultatif.

Degré de protection : IP66-IP67.

• Application

• données techniques

Marquage ATEX : Ⅱ 2 G Ex d ⅡB T6 Gb

Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66

Marquage IECEx : Ex db ⅡB+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marquage UL1203 : Classe I, Division 1, Groupes C, D

Classe I, Division 2, Groupes C, D

Classe II, Division 1, Groupes E, F, G

Classe II, Division 2, Groupes F, G

Classe III

Normes : EN 60079-0, EN 60079-1,EN 60079-31, CEI 60079-0, CEI 60079-1, CEI 60079-31

Tension nominale : max. 690 V CA, 50/60 Hz.

Courant nominal : 100 A max.

Courant de branche : 1 A, 2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A

Température ambiante : -60℃ à + 55℃

Degré de protection : IP66, IP67

Entrée de câble : prise standard M□×1,5 (voir le tableau de sélection)

Direction d'entrée : bas (entrée et sortie)

Dispositif d'entrée de câble : facultatif

Type de joint antidéflagrant : joint cylindrique, joint fileté, joint plan.

Type d'installation : montage mural (standard) ;Support de montage (facultatif)

Composants intégrés :

Interrupteur principal : disjoncteur miniature (MCB) ou disjoncteur à boîtier moulé (noté : protection contre les fuites à la terresur demande)                 Commutateur de dérivation : disjoncteur miniature (MCB) ou disjoncteur à boîtier moulé (MCCB) (noté :protection contre les fuites sur demande)

Indicateur de borne : rouge, vert, jaune

• Guide de commande

• Schéma électrique

• Tableau de sélection des boîtiers de distribution d'éclairage EX-PD61-ZM

Code	La description					Entrées de câble
	Interrupteur principal	Numéro de succursale	Commutateur de branche	Courant de branche	Numéro d'indicateur
EX-PD61-ZM-/4□/K/□	Courant MCB ou MCCB Max.100A	4	Disjoncteur 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A Sur demande	3	1*M32*1.5+4*M25*1.5
EX-PD61-ZM-/6□/K/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-/8□/K/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-ZM-/10□/K/□		dix			3	1*M40*1.5+10*M25*1.5
EX-PD61-ZM-/12□/K/□		12			3	1*M40*1.5+12*M25*1.5
EX-PD61-ZM-4/□	_	4	Disjoncteur 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A Sur demande	3	1*M32*1.5+4*M25*1.5
EX-PD61-ZM-6/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-8/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-ZM-10/□		dix			3	1*M40*1.5+10*M25*1.5
EX-PD61-ZM-12/□		12			3	1*M40*1.5+12*M25*1.5

• Instruction de commande :

1. Veuillez indiquer le nombre et la taille des entrées de câble et la surface de montage du boîtier.

2. L'utilisateur fournit le schéma électrique.Si vous avez besoin d'un contrôleur d'éclairage, d'un contacteur AC ou d'un contrôle de relais thermique, veuillez le spécifier.

3. Veuillez spécifier les exigences particulières lors de la commande.

Plans cotés

EX-PD61-ZM-/4□/K/□

EX-PD61-ZM-/6□/K/□

EX-PD61-ZM-/8□/K/□

EX-PD61-ZM-/10□/K/□

EX-PD61-ZM-/12□/K/□

• Fonctionnalités

Aluminium sans cuivre, acier inoxydable.

Surface pulvérisée de plastique.

Le dispositif de protection contre les fuites à la terre est facultatif.

Degré de protection : IP66-IP67.

• Application

• données techniques

Marquage ATEX : II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Marquage IECEx : Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marquage UL1203 : Classe I, Division 1, Groupes C, D

Classe I, Division 2, Groupes C, D

Classe II, Division 1, Groupes E, F, G

Classe II, Division 2, Groupes F, G

Classe III

Normes : EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Tension nominale : max. 690 V CA, 50/60 Hz.

Courant de branche : 1 A, 2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 250 A, 320 A, 400 A

Température ambiante : -60℃ à + 55℃

Degré de protection : IP66, IP67

Entrée de câble : prise standard M□× 1,5 (voir le tableau de sélection)

Direction d'entrée : bas (entrée et sortie)

Dispositif d'entrée de câble : en option

Type de joint antidéflagrant : montage mural (standard) ;Support de montage (facultatif)

Composants intégrés : interrupteur principal : disjoncteur miniature (MCB) ou disjoncteur à boîtier moulé (MCCB)

(A noter : protection différentielle sur demande)

Commutateur de dérivation : disjoncteur miniature (MCB) ou disjoncteur à boîtier moulé (MCCB)

(A noter : protection différentielle sur demande)

Terminal

Indicateur : Rouge, vert, jaune

• Guide de commande

• Tableau de sélection des boîtiers de distribution de puissance EX-PD61-ZM

Code	La description					Entrées de câble
	Interrupteur principal	Numéro de succursale	Commutateur de branche	Courant de branche	Numéro d'indicateur
EX-PD61-DL-/4□/K/□	Courant MCB ou MCCB Max.100A	4	MCB ou MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Sur demande	3	1*M50(M63,M75,M90)*1.5 4*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/6□/K/□		6			3	1*M50(M63,M75,M90)*1.5 6*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/8□/K/□		8			3	1*M50(M63,M75,M90)*1.5 8*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/10□/K/□		dix			3	1*M50(M63,M75,M90)*1.5 10*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/12□/K/□		12			3	1*M50(M63,M75,M90)*1.5 12*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-4/□	_	4	MCB ou MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Sur demande	3	1*M40*1.5+4*M25*1.5
EX-PD61-DL-6/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-DL-8/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-DL-10/□		dix			3	1*M40*1.5+10*M25*1.5
EX-PD61-DL-12/□		12			3	1*M40*1.5+12*M25*1.5

Instructions de commande : 1. Veuillez spécifier le nombre et la taille des entrées de câble et la surface de montage du boîtier.

2. L'utilisateur fournit le schéma électrique.Si vous avez besoin d'un contrôleur de lumière, d'un contacteur AC ou d'un contrôle de relais thermique, veuillez spécifier.

3. Veuillez spécifier les exigences particulières lors de la commande

• Fonctionnalités

Aluminium sans cuivre, acier inoxydable.

Surface pulvérisée de plastique.

Le dispositif de protection contre les fuites à la terre est facultatif.

Degré de protection : IP66-IP67.

• Application

• données techniques

Marquage ATEX : II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Marquage IECEx : Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marquage UL1203 : Classe I, Division 1, Groupes C, D

Classe I, Division 2, Groupes C, D

Classe II, Division 1, Groupes E, F, G

Classe II, Division 2, Groupes F, G

Classe III

Normes : EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Tension nominale : max. 415 V CA.

Courant nominal : 10 A

Température ambiante : -60℃ à + 60℃

Degré de protection : IP66, IP67

Entrée de câble : prise standard M□× 1,5 (voir le tableau de sélection)

Sens d'entrée : Bas

Dispositif d'entrée de câble :Norme M□× 1,5 Plug ( Seetil estelection Tunble )

Type de joint antidéflagrant : joint cylindrique, joint fileté, joint plan.

Composants intégrés : bouton-poussoir EX-A, indicateur EX-D, interrupteur de commande EX-K, ampèremètre/voltmètre antidéflagrant

Type d'installation : montage mural

Indicateur : Rouge, vert, jaune

• Guide de commande

• Tableau de sélection des postes de commande EX-PD61-ZC

• Fonctionnalités

Aluminium sans cuivre, acier inoxydable.

Surface pulvérisée de plastique.

Le dispositif de protection contre les fuites à la terre est facultatif.

Degré de protection : IP66-IP67.

• Application

• données techniques

Marquage ATEX : II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Marquage IECEx : Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marquage UL1203 : Classe I, Division 1, Groupes C, D

Classe I, Division 2, Groupes C, D

Classe II, Division 1, Groupes E, F, G

Classe II, Division 2, Groupes F, G

Classe III

Normes : EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Type de joint antidéflagrant : joint cylindrique, joint plan.

• Guide de commande

• Dessin dimensionnel

EX-PD61-LK-63/□/□/□

EX-PD61-LK-160/□/□/□

EX-PD61-LK-250/□/□/□

• Fonctionnalités

Aluminium sans cuivre, acier inoxydable.

Surface pulvérisée de plastique.

Le dispositif de protection contre les fuites à la terre est facultatif.

Degré de protection : IP66-IP67.

• Application

• données techniques

Marquage ATEX : II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Marquage IECEx : Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marquage UL1203 : Classe I, Division 1, Groupes C, D

Classe I, Division 2, Groupes C, D

Classe II, Division 1, Groupes E, F, G

Classe II, Division 2, Groupes F, G

Classe III

Normes : EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Tension nominale : 380/400 V CA, 50/60 Hz

Courant nominal : 10 A

Température ambiante : T6/T80 ℃ pour Tamb : -60℃ à +50℃ ;

T5/T95 ℃ pour Tamb : -60℃ à +60℃

Entrée de câble : prise standard M□× 1,5 (voir le tableau de sélection)

Direction d'entrée : bas (entrée et sortie)

Dispositif d'entrée de câble : en option

Type de joint antidéflagrant : joint cylindrique, joint fileté, joint plan.

Composants intégrés : Disjoncteur miniature (MCB) ou disjoncteur à boîtier moulé (MCCB)

Contacteur AC, relais de surcharge thermique, indicateur, bouton

• Guide de commande

• Tableau de sélection

Démarrage direct
Modèle	Contrôler la puissance du moteur(kw)	Courant nominal du disjoncteur(A)	Plage réglable du courant de réglage du relais thermique (A)	Courant nominal du contacteur(A)	Taille d'entrée de câble
EX-PD61 QD-4/16/7~10	4	16	7~10,le=8.5	9	2*M25*1.5
EX-PD61 QD-5.5/20/9~13	5.5	20	9~13,le=11	12	2*M25*1.5
EX-PD61 DQ-7.5/25/12~18	7.5	25	12~18,le=16	18	2*M32*1.5
EX-PD61 QD-11/32/16~24	11	32	16~24,le=23	25	2*M32*1.5
EX-PD61 QD-15/40/23~32	15	40	23~32,le=30	32	2*M32*1.5
EX-PD61 QD-18.5/50/30~38	18.5	50	30~38,le=36	40	2*M40*1.5
EX-PD61 QD-22/63/37~50	22	63	37~50,le=46	50	2*M40*1.5



Démarrage avant et arrière
Modèle	Contrôler la puissance du moteur(kw)	Courant nominal du disjoncteur(A)	Plage réglable du courant de réglage du relais thermique (A)	Courant nominal du contacteur(A)	Taille d'entrée de câble
EX-PD61 QD-4/16/7~10N	4	16	7~10,le=8.5	9	2*M25*1.5
EX-PD61 QD-5.5/20/9~13 N	5.5	20	9~13,le=11	12	2*M25*1.5
EX-PD61 DQ-7.5/25/12~18N	7.5	25	12~18,le=16	18	2*M32*1.5
EX-PD61 QD-11/32/16~24 N	11	32	16~24,le=23	25	2*M32*1.5
EX-PD61 QD-15/40/23~32N	15	40	23~32,le=30	32	2*M32*1.5
EX-PD61 QD-18.5/50/30~38N	18.5	50	30~38,le=36	40	2*M40*1.5
EX-PD61 QD-22/63/37~50N	22	63	37~50,le=46	50	2*M40*1.5



• AQ :

Q1.Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?

R : Expédier par DHL, UPS, FedEx ou TNT.Il faut 3-5 jours pour arriver.Compagnie aérienne et transport maritime également en option.

Q2.Puis-je avoir une commande d'échantillon pour la lumière led?

A: oui, nous nous félicitons de la commande d'échantillon pour tester et vérifier la qualité.Les échantillons mélangés sont acceptables
