Détails sur le produit:
|
| Matériel: | Aluminium sans cuivre | Type d'élément: | Feux antidéflagrants |
|---|---|---|---|
| Source de lumière: | LED | Classement IP: | IP66/67 |
| Température de travail(℃): | -60- 55 | garantie: | 5 années |
| Mettre en évidence: | Accessoires d'éclairage antidéflagrants,accessoires d'éclairage LED,prise et prise IP66 |
||

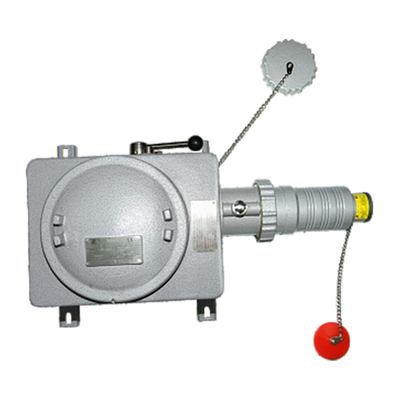

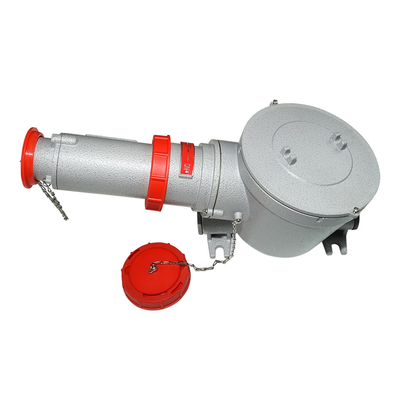

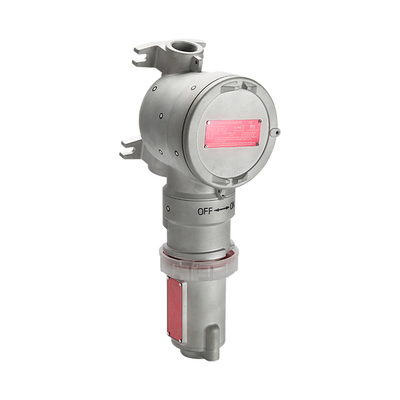

Fiche et prise de lumière antidéflagrante à LED CZ81
Boîtier antidéflagrant en aluminium sans cuivre.
Surface pulvérisée de plastique.
Trois types de boîtiers en option.
Les fiches ne doivent être retirées que lorsque l'interrupteur est éteint ; mettez sous tension après avoir inséré la fiche.
Degré de protection : IP66/IP67
GUIDE DE COMMANDE
Marquage ATEX
Ⅱ 2 G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
Marquage IECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
Marquage UL1203
Classe I, Division 1, Groupes B, C, D
Classe I, Division 2, Groupes B, C, D
Classe II, Division 1, Groupes E, F, G
Classe II, Division 2, Groupes F, G
Classe III
Standard
EN 60079-0, EN 60079-1, EN 60079-31 ;CEI 60079-0, CEI 60079-1, CEI 60079-31
Prise d'entrée de câble
EX-CZ81-16 : 2 × M25 × 1,5 (3P/4P), 2 × M32 × 1,5 (5P);EX-CZ81-32 : 2 × M32 × 1,5
Prise d'entrée de câble
EX-CZ81-16 : 1 × M25 × 1,5 (3P/4P), 1 × M32 × 1,5 (5P);EX-CZ81-32 : 1 × M32 × 1,5
Section de câble
EX-CZ81-16 : 2,5 mm²~4 mm² ;EX-CZ81-32 : 4 mm²~6 mm²
Température ambiante:-60℃ à +55℃
| Tension | Courant | Numéro de pôle | H |
| CA : 100-130 V | 16A | 2P+E | 4 |
| CA : 200-250 V | 6 | ||
| CA : 100-130 V | 3P+PE | 4 | |
| CA : 200-250 V | 9 | ||
| CA : 380-415 V | 6 | ||
| CA : 480-500 V | sept | ||
| CA : 600-690 V | 5 | ||
| CA : 57/100-75/130 V | 3P+N+PE | 4 | |
| CA : 120/208-144/250 V | 9 | ||
| CA : 200/346-240/415 V | 6 | ||
| CA : 277/480-288/500 V | sept | ||
| CA : 347/600-400/690 V | 5 |
| Tension | Courant | Numéro de pôle | H |
| CA : 200-250 V | 32A | 2P+PE 3P+PE | 6 |
| CA : 200-250 V | 9 | ||
| CA : 380-415 V | 6 | ||
| CA : 480-500 V | sept | ||
| CA : 600-690 V | 5 | ||
| CA : 120/208-144/250 V | 3P+N+PE | 9 | |
| CA : 200/346-240/415 V | 6 | ||
| CA : 277/480-288/500 V | sept | ||
| CA : 347/600-400/960 V | 5 |
Boîtier antidéflagrant en aluminium sans cuivre.
Surface pulvérisée de plastique.
Trois types de boîtiers en option.
Les fiches ne doivent être retirées que lorsque l'interrupteur est éteint ;mettez sous tension après avoir inséré la fiche.
Marquage ATEX
Ⅱ 2 G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
Marquage IECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
Marquage UL1203
Classe I, Division 1, Groupes B, C, D
Classe I, Division 2, Groupes B, C, D
Classe II, Division 1, Groupes E, F, G
Classe II, Division 2, Groupes F, G
Classe III
Standard
EN 60079-0, EN 60079-1, EN 60079-31
CEI 60079-0, CEI 60079-1, CEI 60079-31
Température ambiante : -60℃ à +55℃
Tension nominale : voir le tableau ci-dessous
Courant nominal : 63 A
Degré de protection : IP66-IP67
Entrée de câble de prise : 2 × M40 × 1,5
Entrée de câble de prise : 1 × M50 × 1,5
Zone de section transversale du câble : 10 mm² ~ 16 mm².
|
Tension |
Courant |
Numéro de pôle |
H |
|
CA : 200-25 V |
63A |
3P+PE |
9 |
|
CA : 380-415 V |
6 |
||
|
CA : 480-500 V |
sept |
||
|
CA : 600-690 V |
5 |
||
|
CA : 200/346-240/415 V |
3P+N+PE |
6 |
|
|
CA : 277/480-288/500 V |
sept |
CARACTÉRISTIQUES
Boîtier antidéflagrant en aluminium sans cuivre.
Surface pulvérisée de plastique.
Trois types de boîtiers en option.
Les fiches ne doivent être retirées que lorsque l'interrupteur est éteint ;mettez sous tension après avoir inséré la fiche.
Marquage ATEX
Ⅱ 2 G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
Marquage IECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
Marquage UL1203
Classe I, Division 1, Groupes B, C, D
Classe I, Division 2, Groupes B, C, D
Classe II, Division 1, Groupes E, F, G
Classe II, Division 2, Groupes F, G
Classe III
Standard
EN 60079-0, EN 60079-1, EN 60079-31
CEI 60079-0, CEI 60079-1, CEI 60079-31
Température ambiante : -60℃ à +55℃
Tension nominale : voir le tableau ci-dessous
Courant nominal : 125 A
Degré de protection : IP66-IP67
Entrée de câble de prise : 1 × M63 × 1,5
Entrée de câble de prise : 1 × M50 × 1,5
Zone de section transversale du câble : 25 mm² ~ 35 mm²
| Tension | Courant | Numéro de pôle | H |
| CA : 200-25 V | 125V | 3P+PE | 9 |
| CA : 380-415 V | 6 | ||
| CA : 480-500 V | sept | ||
| CA : 600-690 V | 5 | ||
| CA : 200/346-240/415 V | 3P+N+PE | 6 | |
| CA : 277/480-288/500 V | sept |
